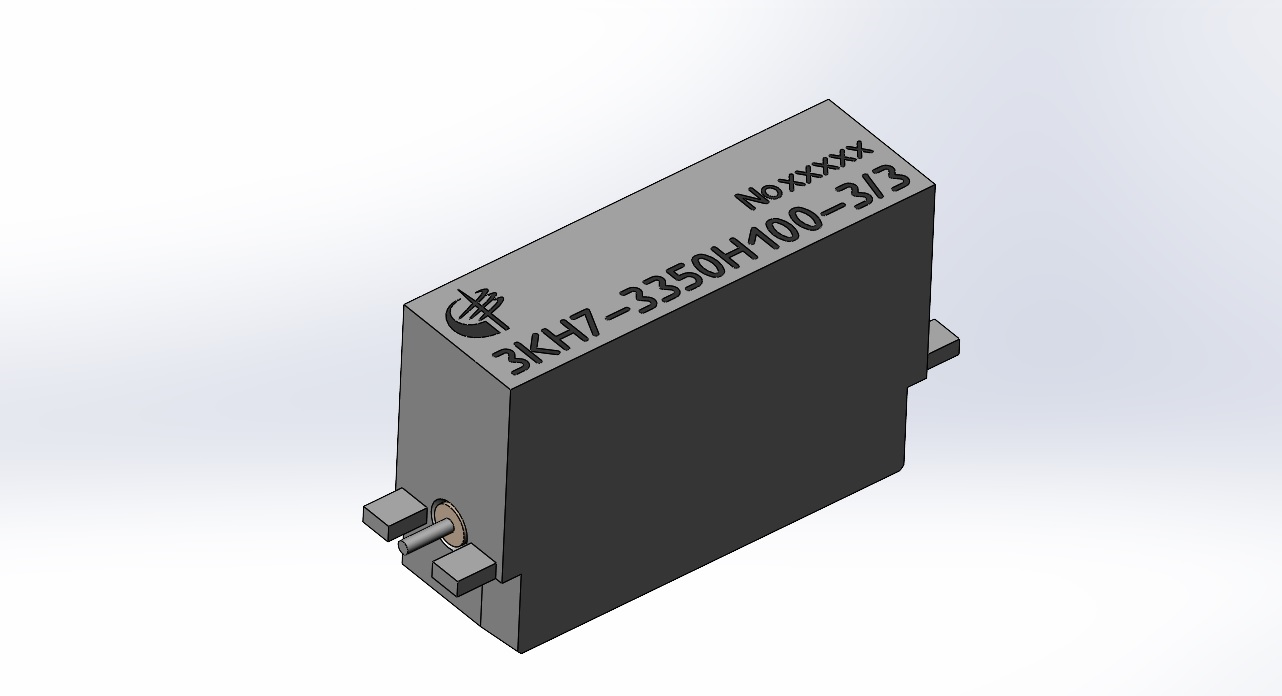

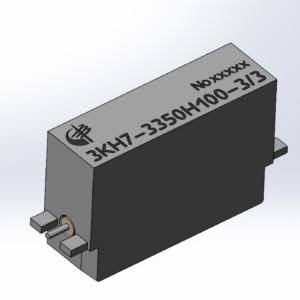

3КН7-3350Н100-3/3
В наличии
- Порядок фильтра3
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц3350.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальное значение рабочей частоты | 3350 МГц | ||
| Полоса пропускания по уровню 1 дБ, МГц, не менее | fраб ± 50 | ||
| Вносимое ослабление в полосе пропускания, не более | 2,3 дБ | ||
|
Вносимое ослабление на частотах, не менее: 0,1 — 3135 МГц 3135 — 3185 МГц 3605 — 3770 МГц 3770 — 3850 МГц |
30 дБ 20 дБ 20 дБ 30 дБ |
||
| КСВН входа и выхода в полосе пропускания, не более | 1,6 |
Общие
- Порядок фильтра3
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц3350.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.049ТУ
- Полоса пропускания по уровню 1 дБ100 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

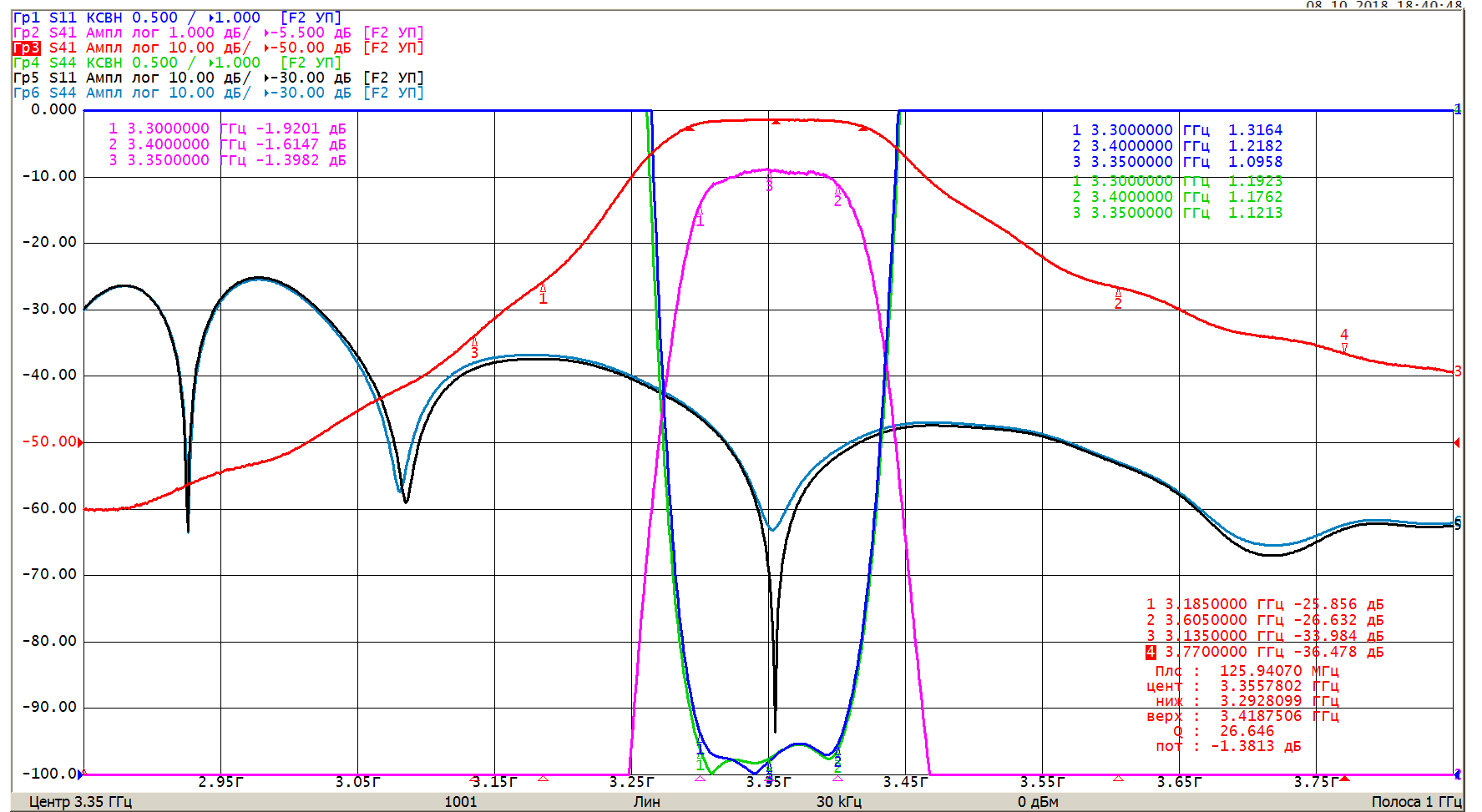

файл .s2p
Скачать
