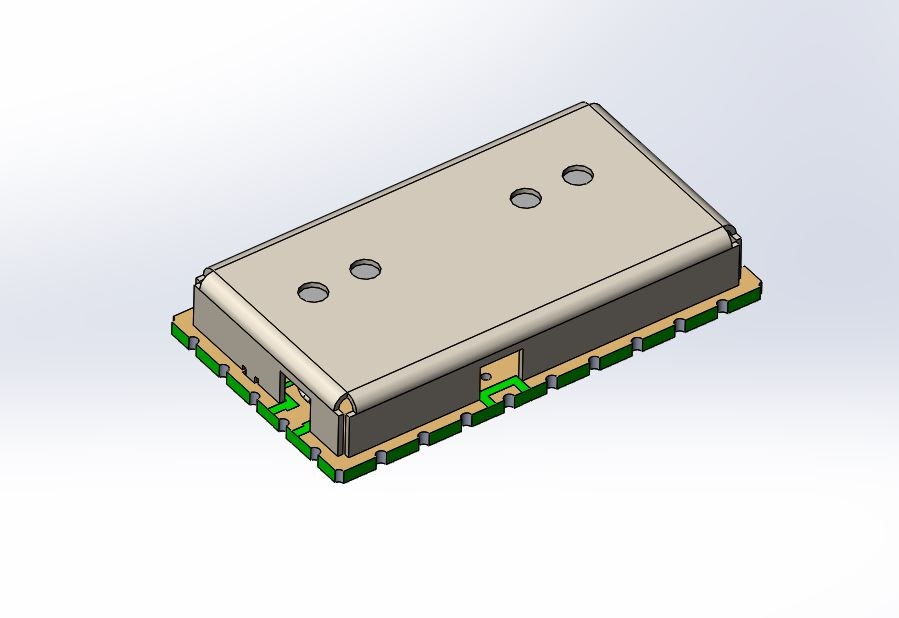

2КН5-1238.5Н33/1591Н42-4/4/4
В наличии
- Порядок фильтра2
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1238.5
- Технология монтажаПоверхностный монтаж
- Тип фильтраМультиплексор
Цена по запросу

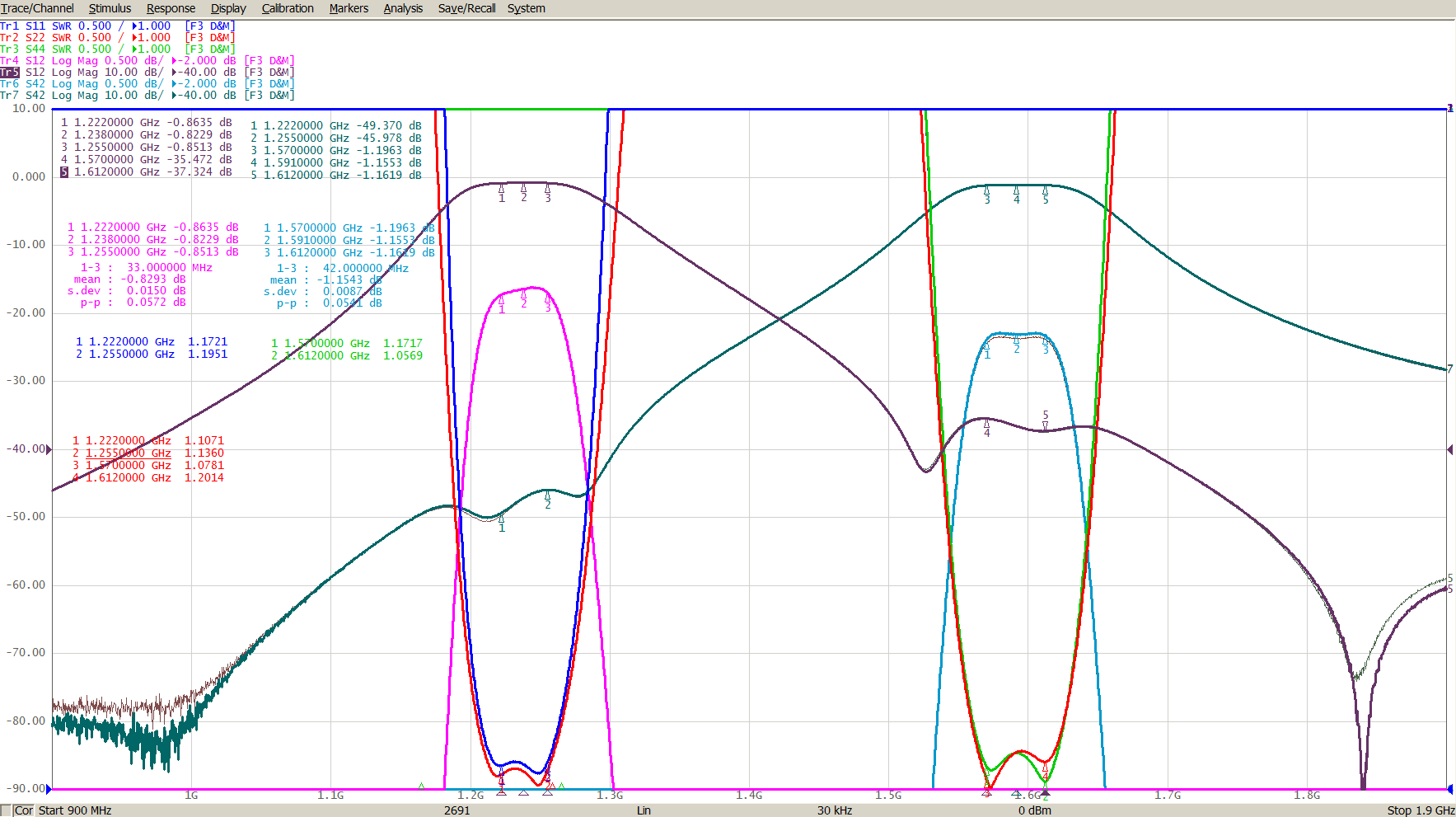

| Номинальная частота канала 1 | 1591,0 МГц | ||
| Полоса пропускания канала 1 | 42 МГц | ||
| Номинальная частота канала 2 | 1238,5 МГц | ||
| Полоса пропускания канала 2 | 33 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 2,0 дБ | ||
|
Вносимое ослабление на частотах канала 1, не менее 1222 — 1255 МГц |
30 дБ | ||
|
Вносимое ослабление на частотах канала 2, не менее 1570 — 1612 МГц |
50 дБ | ||
| КСВН входа и выхода в полосе пропускания, не более | 1,7 |
Общие
- Порядок фильтра2
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1238.5
- Технология монтажаПоверхностный монтаж
- Тип фильтраМультиплексор
- Технические условияРДАБ.468849.501ТУ
- Полоса пропускания по уровню 1 дБ33 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
