Малошумящий генератор с резонатором
на поверхностных акустических волнах РГП10х
Новая линия изделий с рекордно низким уровнем фазового шума

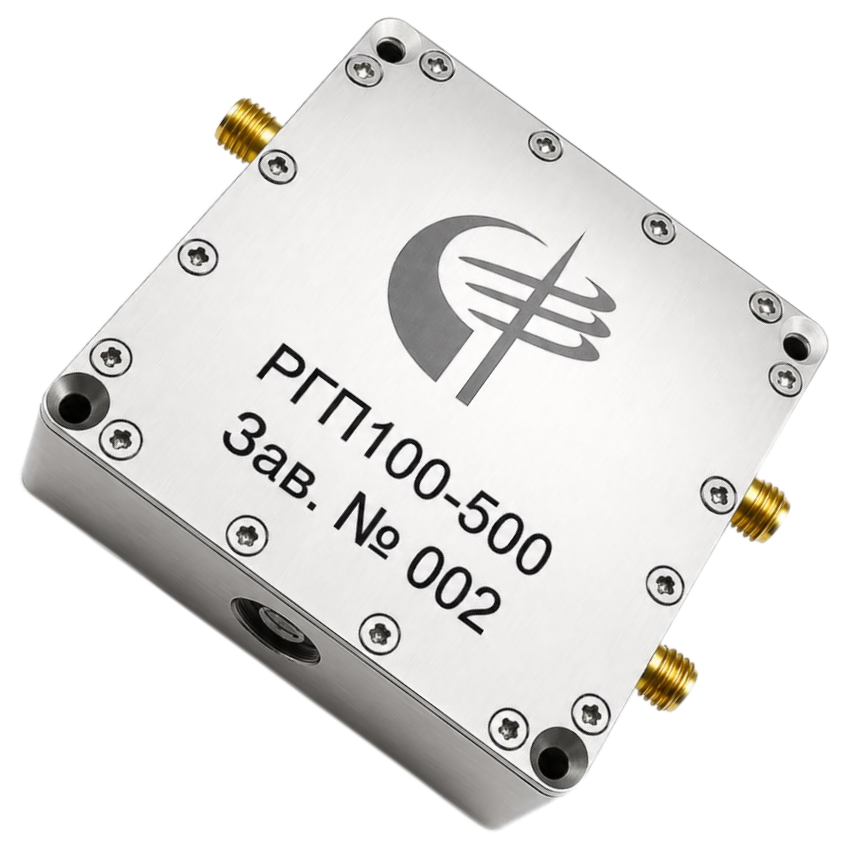

РГП10х
Высокостабильные опорные генераторы с низким уровнем фазового шума уже давно широко применяются в различных радиотехнических системах, таких как радиолокационные, радионавигационные и измерительные. Одним из эффективных способов стабилизации частоты в таких генераторах при условии сохранения низкого уровня фазового шума на отстройках от несущей частоты более 100 кГц является применение в качестве частотозадающего элемента – резонатора на поверхностных акустических волнах (ПАВ). ООО «Радиокомп» уже несколько лет ведёт активную работу в этом направлении. На сегодняшний день проведены разработка и испытания генераторов с резонатором на ПАВ модификации РГП100 и находится в завершающей стадии разработка модификации РГП101 (обладающей рекордно низким уровнем фазовых шумов).
Серия РГП10х представляет собой герметичный модуль опорного генератора с резонатором на ПАВ, управляемого напряжением, снабженный встроенным узлом прецизионного стабилизатора напряжения с низкой спектральной плотностью напряжения шума на выходе (Патент РФ №хххххх), а модификация РГП100 при необходимости дополнительно может иметь встроенным удвоитель частоты и буферный усилитель, что в совокупности позволяет достичь характеристик, представленных в таблице №1.
Опорный генератор серии РГП10х
|
Наименование параметра, единица измерения |
Значение |
|
|
модификация РГП100 |
модификация РГП101 |
|
|
1. Возможный диапазон номинальной частоты, МГц |
400…1000 |
400…500 |
|
2. Диапазон электронной перестройки частоты (в диапазоне управляющих напряжений 0…5 В), ppm |
±30 |
|
|
3. Выходная мощность на согласованной нагрузке 50 Ом, дБм |
не менее 13 |
|
|
4. Гарантированные значения относительной спектральной плотность мощности частотных флуктуаций выходного сигнала в диапазоне отстроек от несущей частоты, определяемые кривой, проходящей через точки (для частоты 500 МГц), дБн/Гц (не более) 0,1 кГц 1 кГц 10 кГц 100 кГц 1000 кГц |
минус 105 минус 135 минус 163 минус 175 минус 178 |
минус 105 минус 135 минус 163 минус 184 минус 188 |
|
5. Напряжение питания, В |
12±5% |
|
|
6. Ток потребления, мА |
не более 170 |
не более 120 |
|
7. Диапазон рабочих температур, °С |
от минус 10 до плюс 50 |
|
|
8. Габаритные размеры, мм3 |
не более 73х61х21 |
|
|
9. Входные/выходные соединители, типа |
SMA |
|
Типовая характеристика фазовых шумов модификаций РГП100 и РГП101 (частота несущей 500 МГц)
