8АНИ-7225Н350-4/4
В наличии
- Порядок фильтра8
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц7225.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная (центральная) частота | 7225 МГц | ||
| Полоса пропускания | 350 МГц | ||
| Неравномерность АЧХ в полосе пропускания (в прямом направлении), не более | 1 дБ | ||
| Вносимое ослабление в полосе пропускания (в прямом направлении), не более | 3,7 дБ | ||
| Вносимое ослабление в полосе пропускания (в обратном направлении), не менее | 40 дБ | ||
|
Вносимое ослабление в прямом направении на частотах, не менее 10 — 6345 МГц 7805 — 9000 МГц 9000 — 10000 МГц |
60 дБ 60 дБ 50 дБ |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,6 |
Общие
- Порядок фильтра8
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц7225.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.251ТУ
- Полоса пропускания по уровню 1 дБ350 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

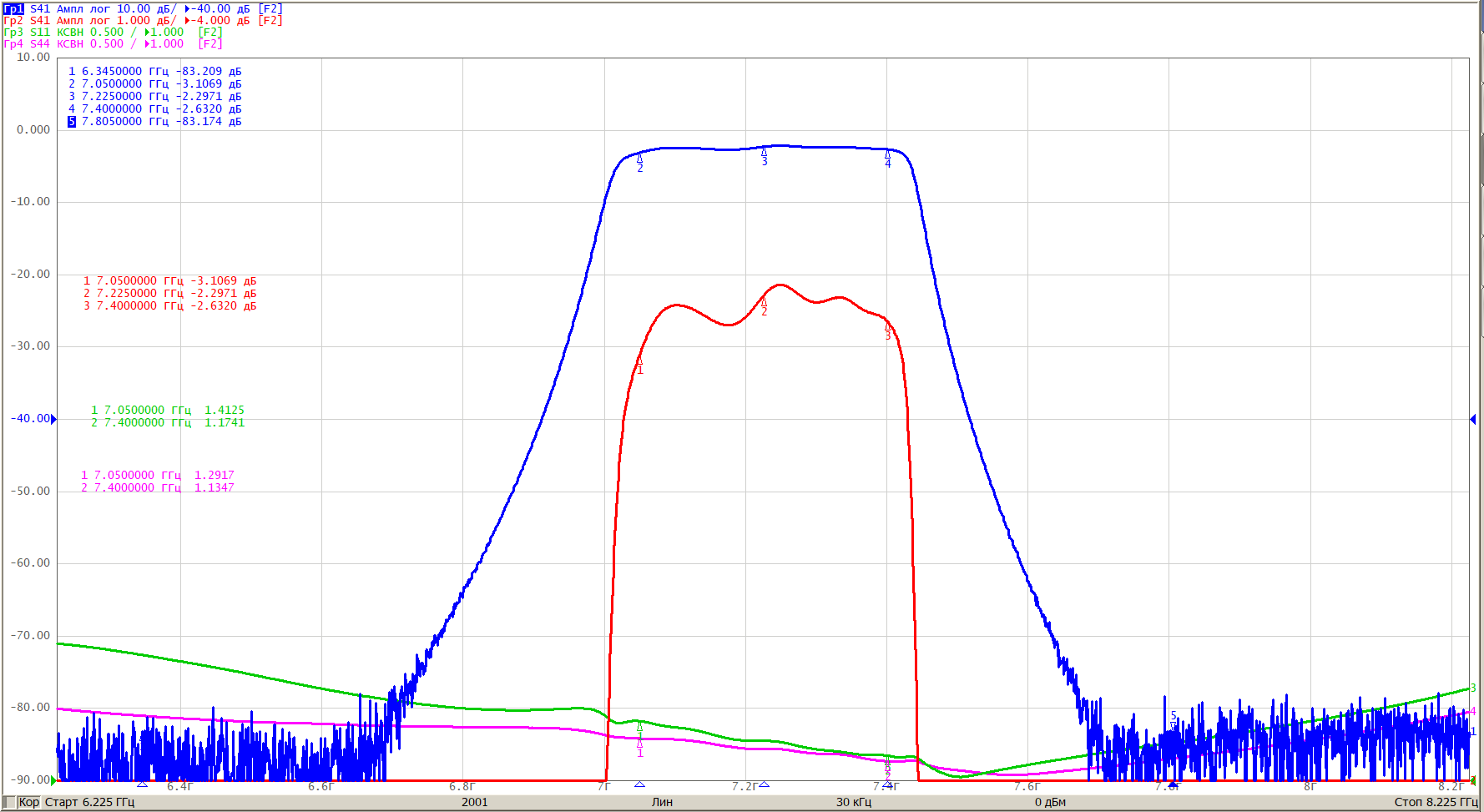

файл .s2p
Скачать
