6СН8-104.5Н4-4/4
В наличии
- Порядок фильтра6
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьНегерметичные
- Номинальная частота, МГц104.5
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 104,5 МГц | ||
| Полоса пропускания по уровню 1,0 дБ | fном±2 МГц | ||
| Вносимое ослабление в полосе пропускания (fном±2 МГц), не более | 4,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 94 МГц 114 МГц 10 — 55 МГц 55 — 85 МГц 150 — 1000 МГц |
37 дБ 32 дБ 60 дБ 40 дБ 60 дБ |
||
| КСВН по входу и выходу в полосе пропускания (fном±2) МГц, не более | 1,5 |
Общие
- Порядок фильтра6
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьНегерметичные
- Номинальная частота, МГц104.5
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.109ПС
- Полоса пропускания по уровню 1 дБ4 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

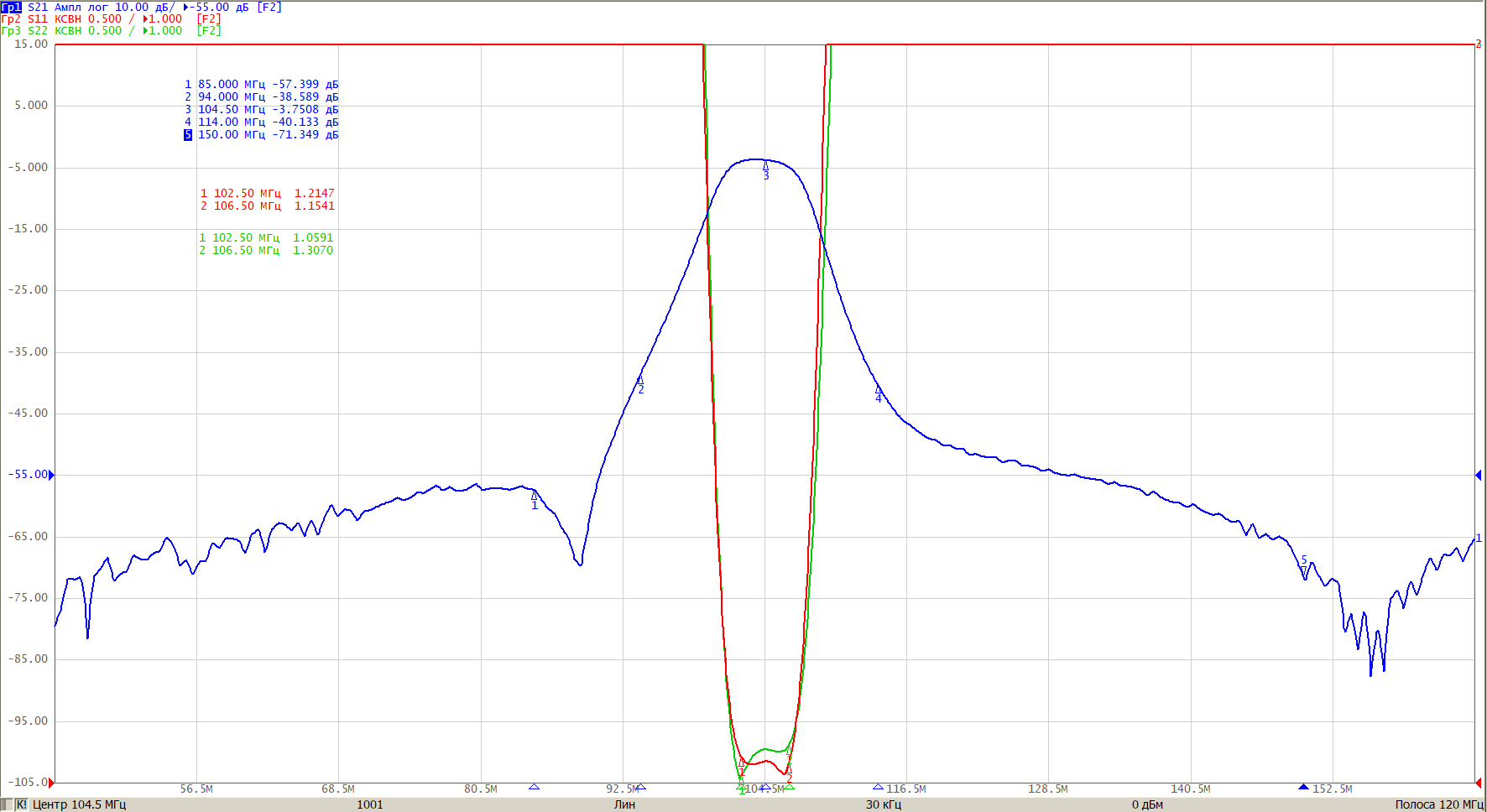

файл .s2p
Скачать
