6СН8-104.5Н3.6-4/4
В наличии
- Порядок фильтра6
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьНегерметичные
- Номинальная частота, МГц104.5
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 104,5 МГц | ||
| Полоса пропускания по уровню 1,0 дБ, не менее, | fном ±1,8 МГц | ||
| Вносимое ослабление в полосе (fном ±1,8 МГц), не более | 6 дБ | ||
|
Вносимое ослабление на частотах, не менее 10 — 94 МГц 114 МГц 140 — 1000 МГц |
45 дБ 34 дБ 60 дБ | ||
| НГВЗ в полосе (fном ±1,8 МГц), не более | 22 нс | ||
| КСВН по входу и выходу в полосе (fном ±1,8 МГц), не более | 1,5 |
Общие
- Порядок фильтра6
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьНегерметичные
- Номинальная частота, МГц104.5
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.109-01ПС
- Полоса пропускания по уровню 1 дБ3.6 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

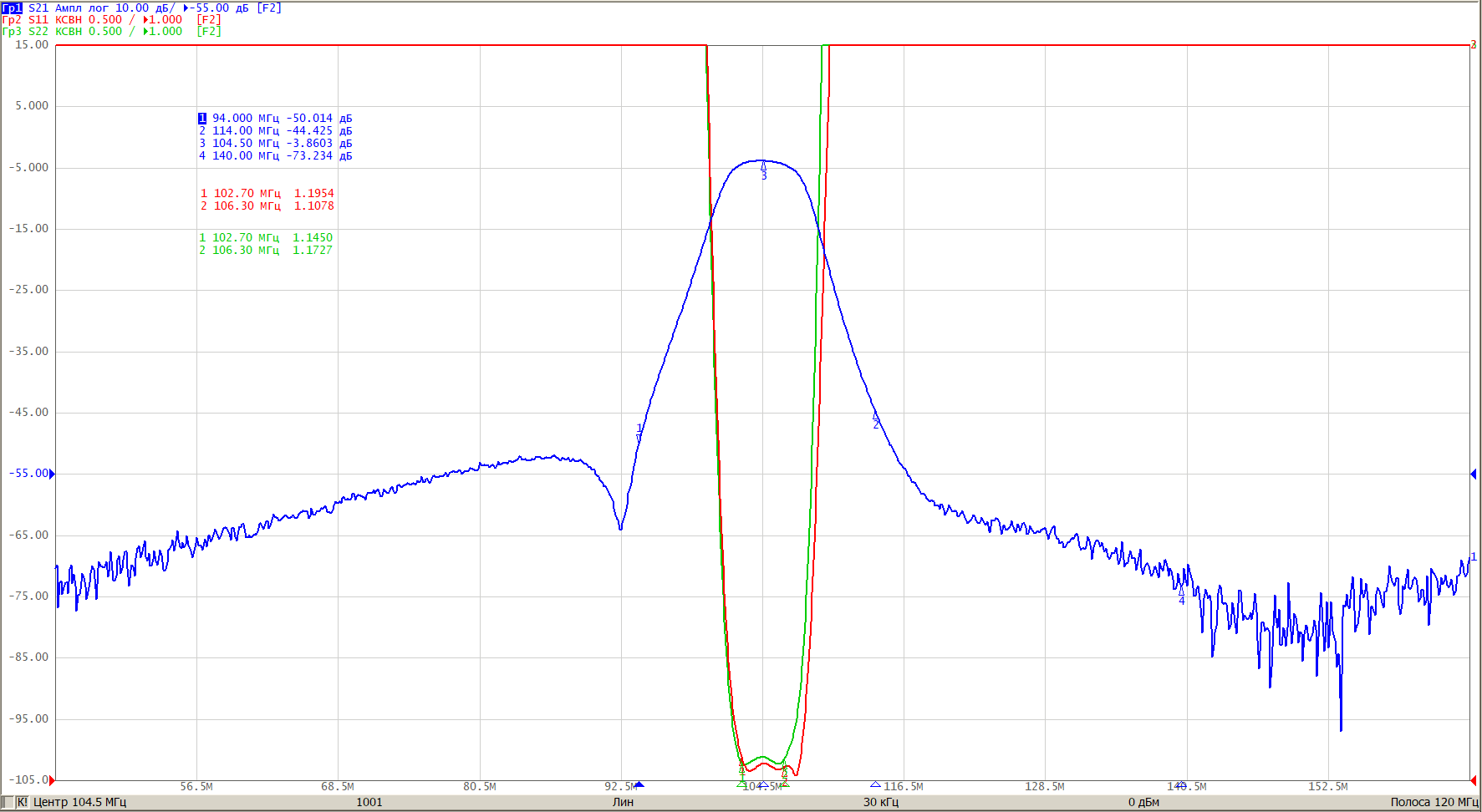

файл .s2p
Скачать
