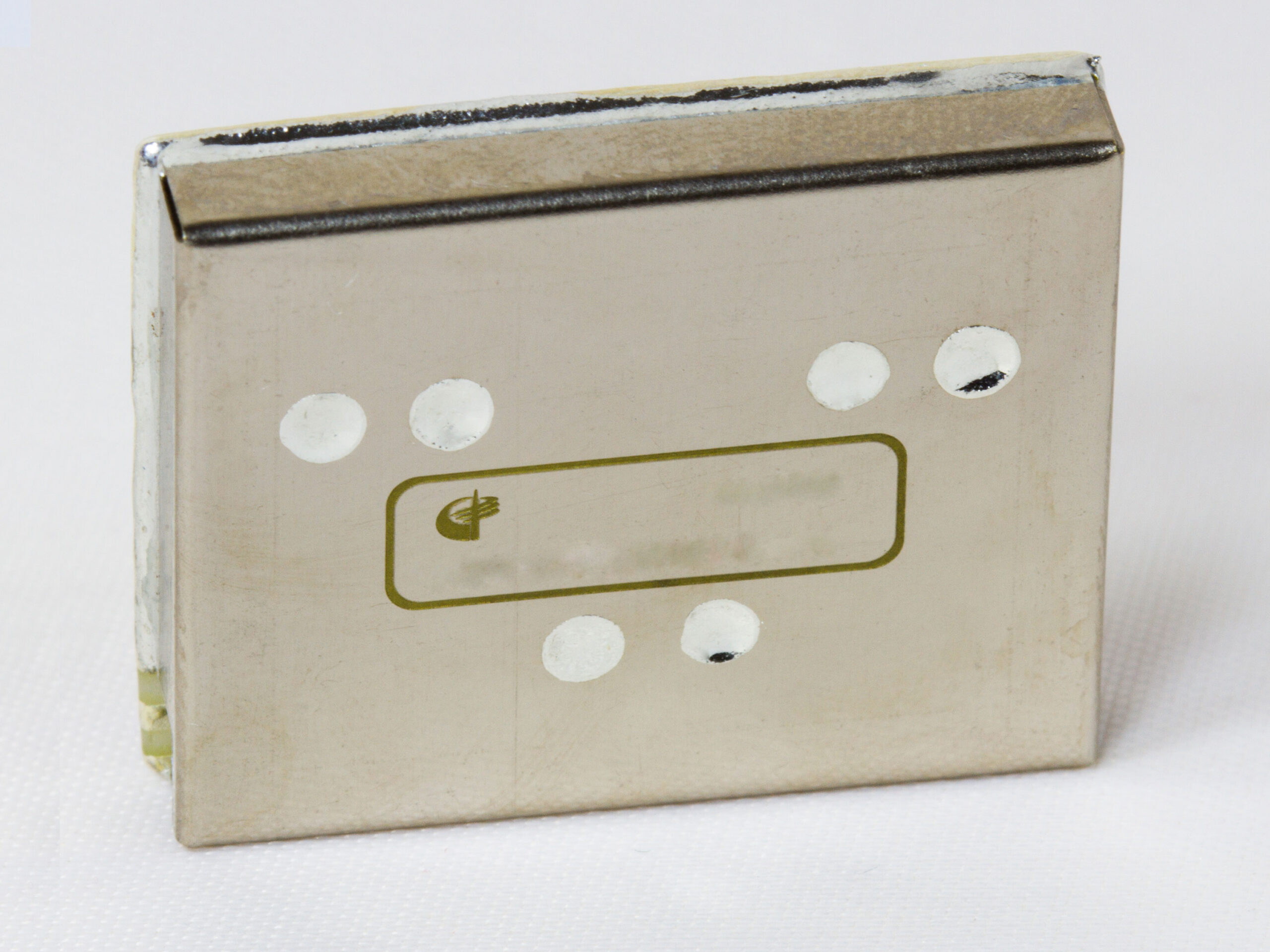

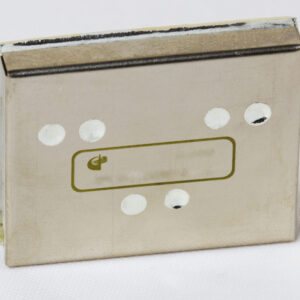

6КН6-1200Н75-4/4
В наличии
- Порядок фильтра6
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1200.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальное значение рабочей частоты | 1200 МГц | ||
| Полоса пропускания, не менее | 75 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 4,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 1050 МГц 1300 МГц 2400 МГц 3600 МГц |
48 дБ 48 дБ 45 дБ 45 дБ |
||
| НГВЗ в полосе пропускания, не более | 11,0 нс | ||
| КСВН входа и выхода в полосе пропускания, не более | 1,7 |
Общие
- Порядок фильтра6
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц1200.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.109ТУ
- Полоса пропускания по уровню 1 дБ75 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

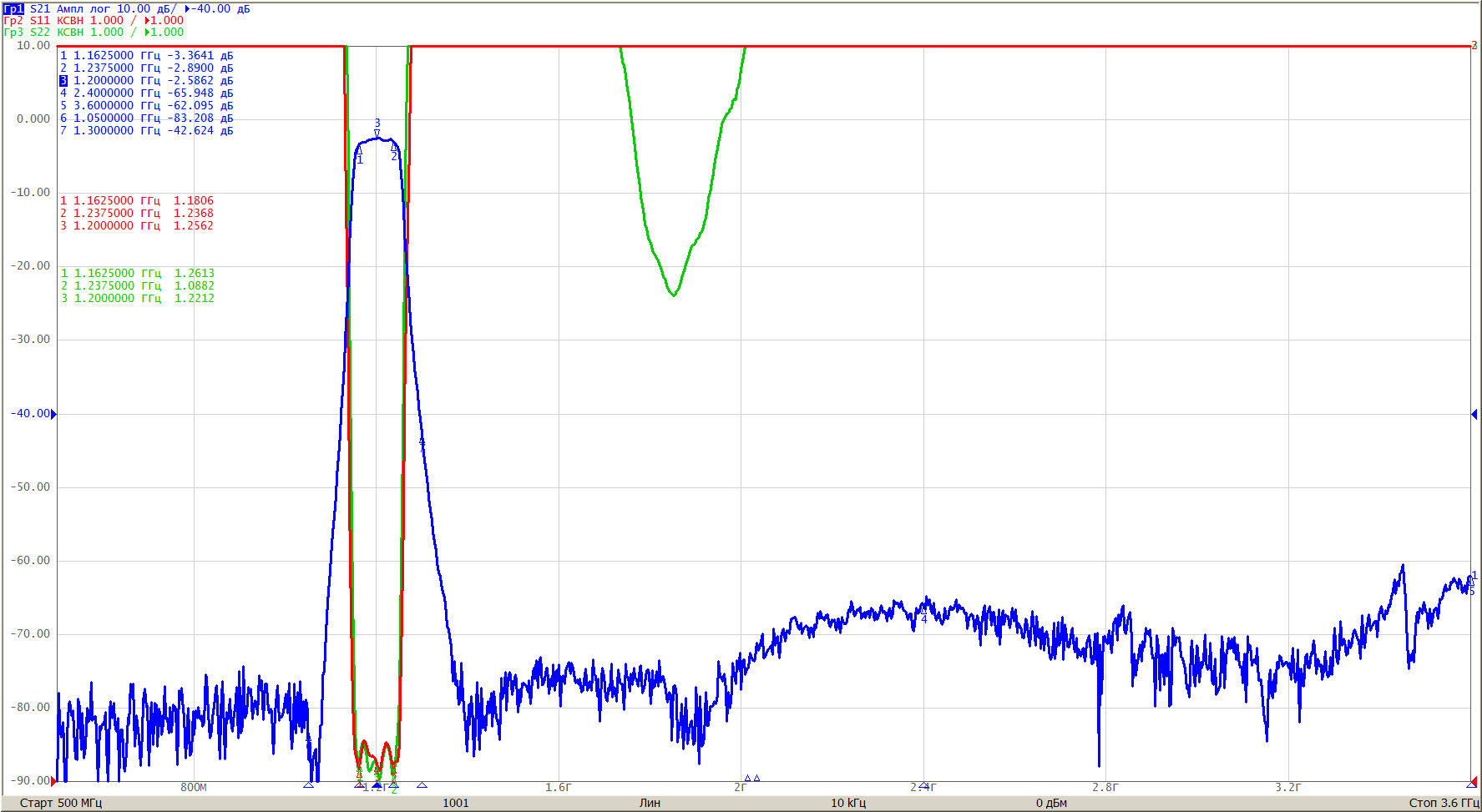

файл .s2p
