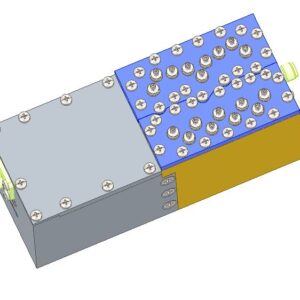

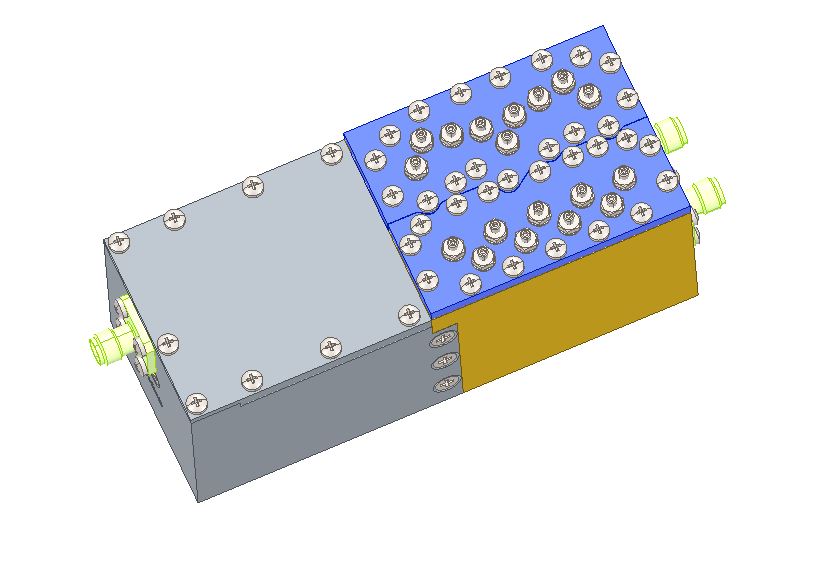

6АНЖ-2070Н90/2250Н100-Б/Б/Б
В наличии
- Порядок фильтра6
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц2070.0
- Технология монтажаРазъемы
- Тип фильтраМультиплексор
Цена по запросу
| Номинальная частота канала 1 | 2250 МГц | ||
| Полоса пропускания канала 1 | 100 МГц | ||
| Номинальная частота канала 2 | 2070 МГц | ||
| Полоса пропускания канала 2 | 90 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 1,3 дБ | ||
| Взаимная развязка между каналами, не менее | 58,0 дБ | ||
| КСВН входа и выхода в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра6
- Конструкция фильтраФильтры на объемных структурах
- ГерметичностьНегерметичные
- Номинальная частота, МГц2070.0
- Технология монтажаРазъемы
- Тип фильтраМультиплексор
- Технические условияРДАБ.468843.008ТУ
- Полоса пропускания по уровню 1 дБ90 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

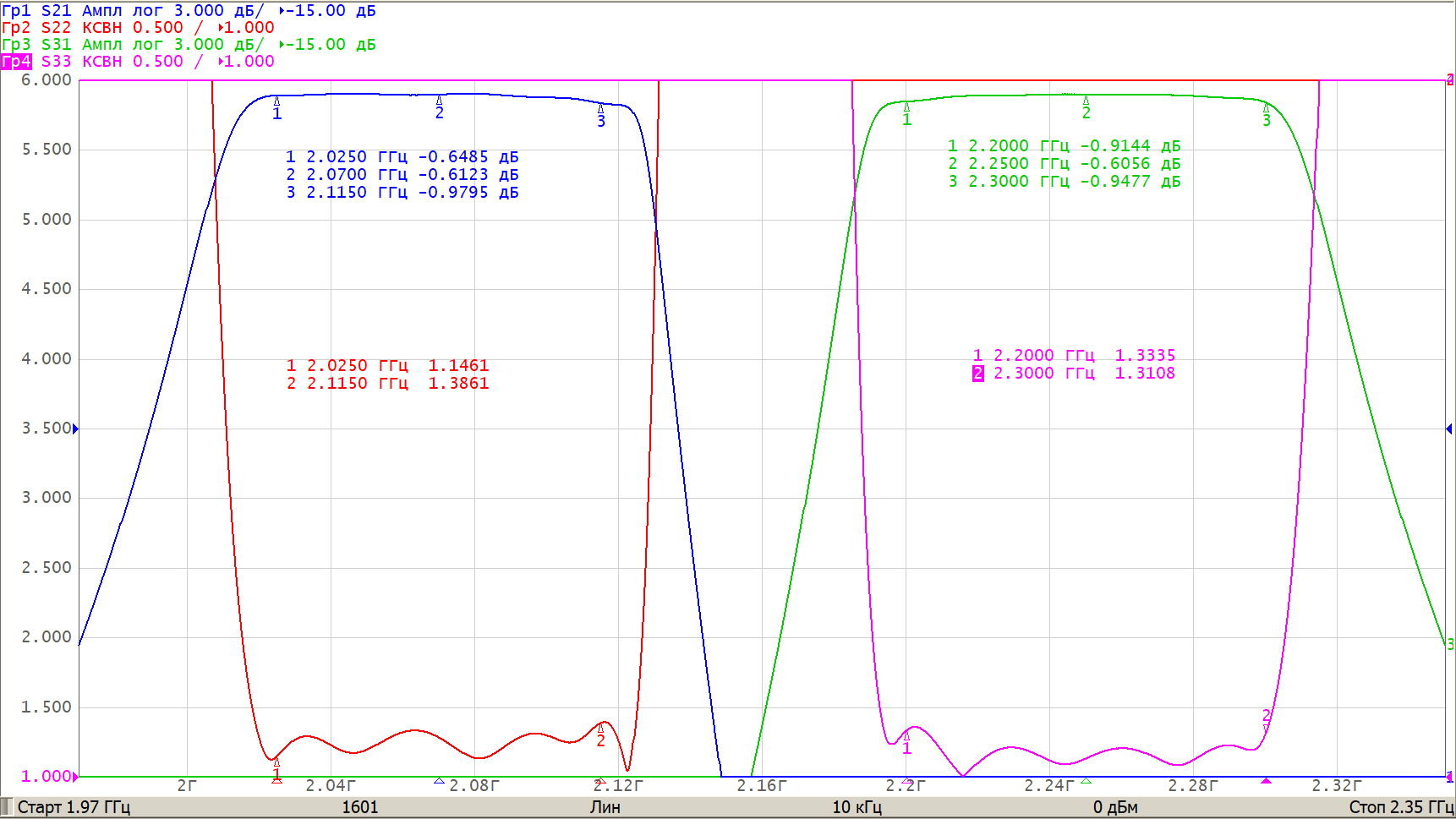

файл .s2p
Скачать
