4С4-1582В60
В наличии
- Порядок фильтра4

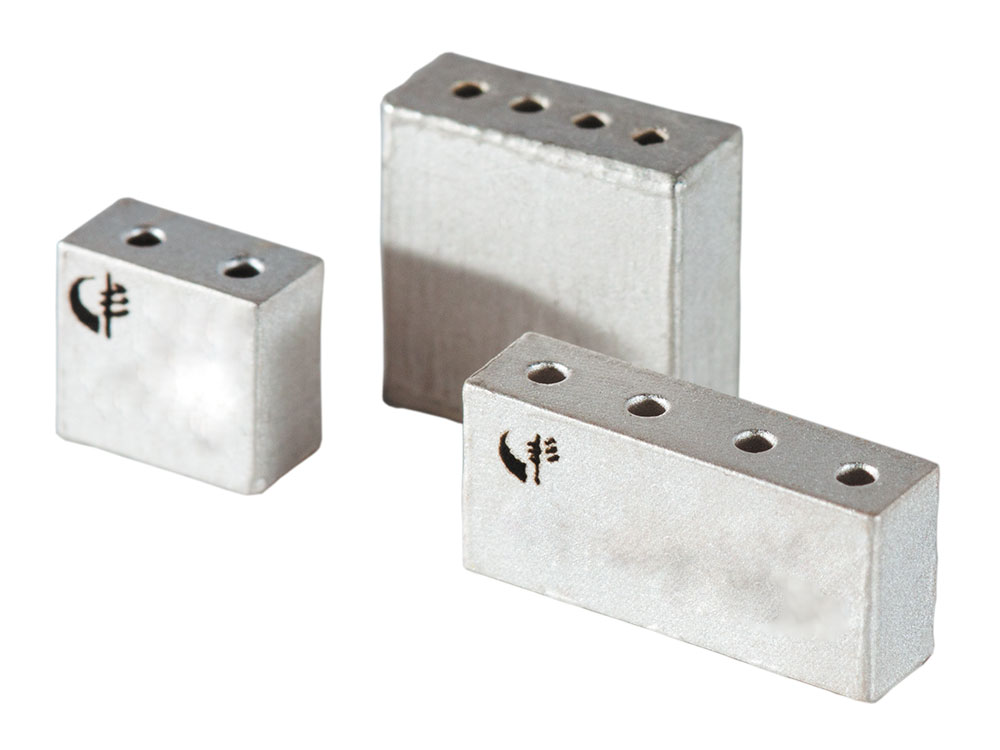

- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц1582.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 1582 МГц | ||
| Полоса пропускания | 60 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ | ||
| Вносимые потери в полосе пропускания, не более | 1,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 1400 МГц 1475 МГц 1675 МГц 1800 МГц 2100 МГц 10 — 1400 МГц 1800 — 2100 МГц 2100 — 2500 МГц |
45 дБ 20 дБ 20 дБ 45 дБ 42 дБ 45 дБ 42 дБ 37 дБ |
||
| НГВЗ в полосе пропускания, не более | 3 нс | ||
| КСВН по входу и выходу в полосе пропускания, не более | 1,7 |
Общие
- Порядок фильтра4
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц1582.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.078ТУ
- Полоса пропускания по уровню 0.5 дБ60 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

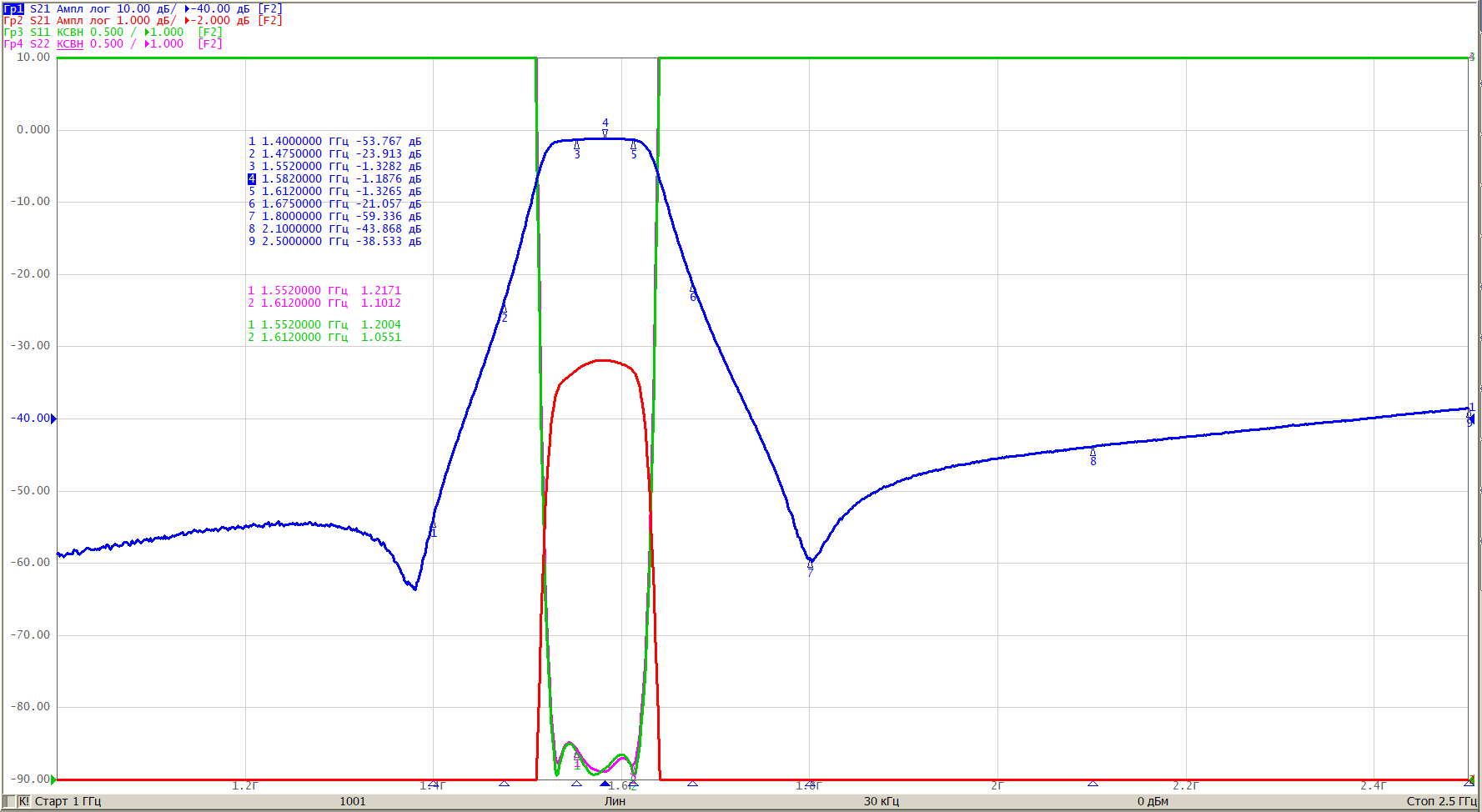

файл .s2p
Скачать
