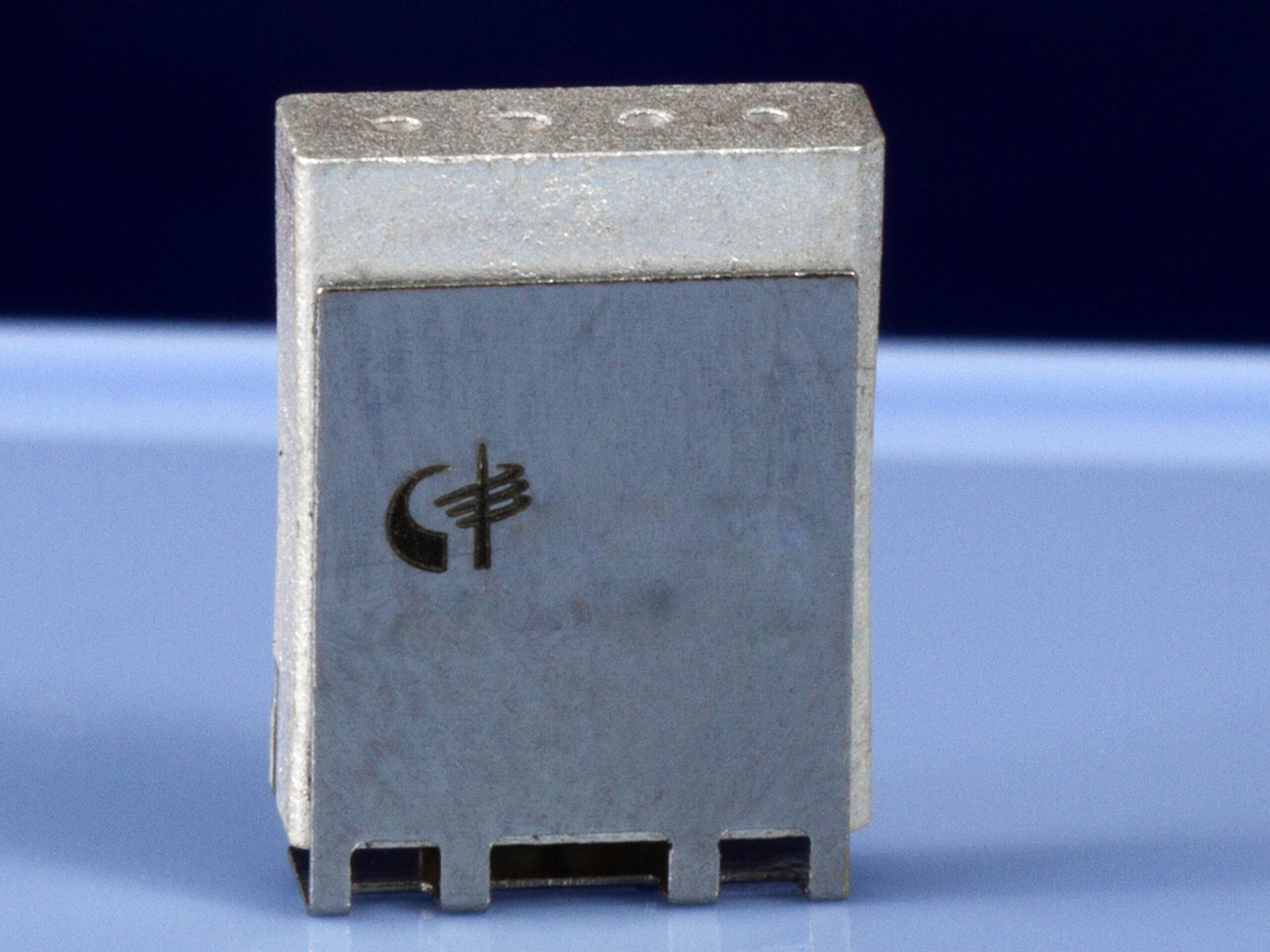

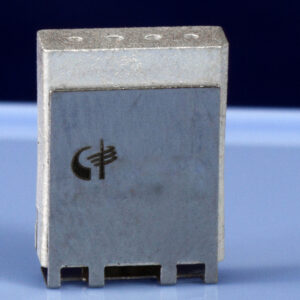

4КН5-1650П120-4/4
В наличии
- Порядок фильтра4
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц1650.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная (центральная) частота | 1650 МГц | ||
| Полоса пропускания, не менее | 120 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ | ||
| Вносимое ослабление на номинальной частоте, не более | 1,3 дБ | ||
|
Вносимое ослабление на частотах, не менее: 0,1 — 1500 МГц 1800 — 2500 МГц |
30 дБ 30 дБ |
||
| КСВН входа и выхода в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра4
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц1650.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.228ТУ
- Полоса пропускания по уровню 0.5 дБ120 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
