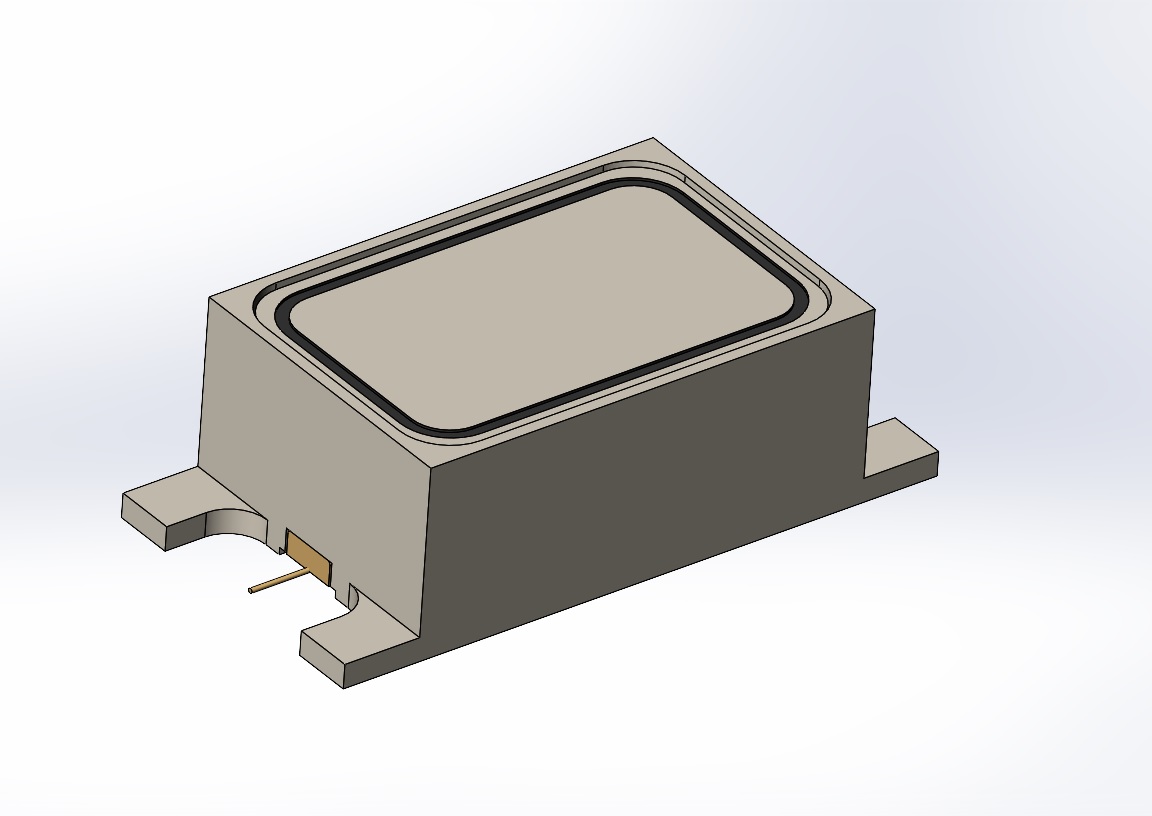

4КГ8-7120Т300-5/5
В наличии
- Порядок фильтра4
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьГерметичные
- Номинальная частота, МГц7120.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 7120 МГц | ||
| Полоса пропускания | 300 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 3,0 дБ | ||
| Вносимое ослабление на номинальной частоте, не более | 2,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 6400 МГц 9000 — 11000 МГц |
50 дБ 40 дБ | ||
| КСВН входа/выхода в полосе (fном ±135) МГц, не более | 1,7 |
Общие
- Порядок фильтра4
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьГерметичные
- Номинальная частота, МГц7120.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.058ТУ
- Полоса пропускания по уровню 3 дБ300 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
