4К4-2600Н200-4/4
В наличии
- Порядок фильтра4

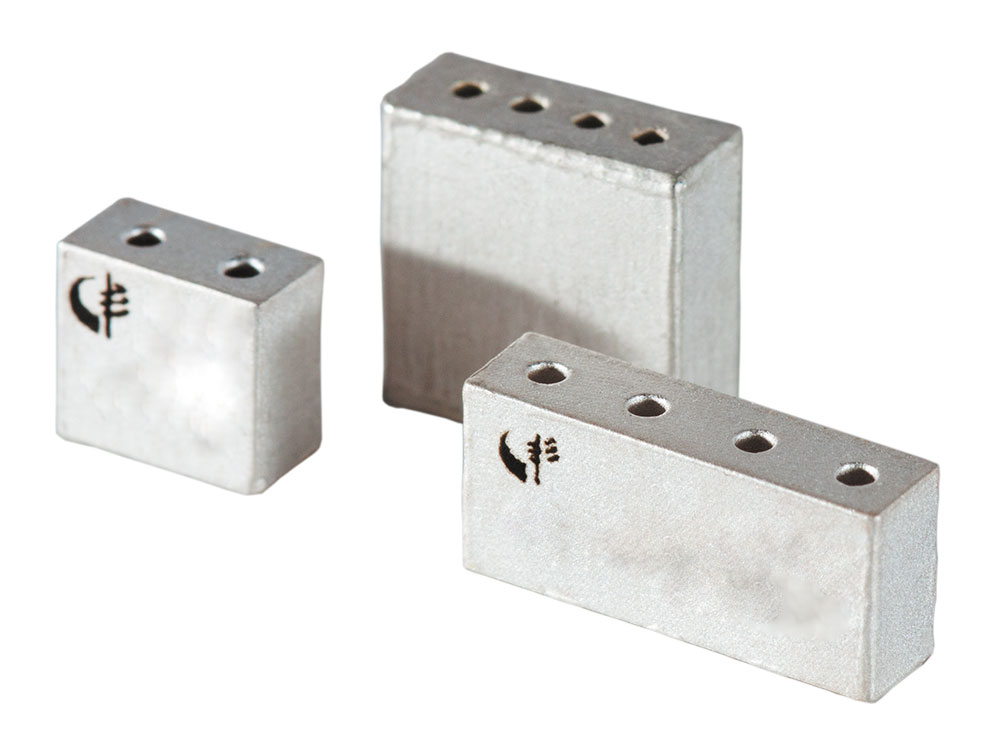

- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц2600.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 2600 МГц | ||
| Полоса пропускания | 200 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,7 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 1,6 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 1500 МГц 1500 — 2350 МГц 2830 — 2870 МГц 2870 — 3800 МГц |
38 дБ 30 дБ 30 дБ 13 дБ |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра4
- Конструкция фильтраМоноблочные керамические фильтры
- ГерметичностьНегерметичные
- Номинальная частота, МГц2600.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.198ТУ
- Полоса пропускания по уровню 1 дБ200 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
