4ФГА-70С12-8/8
В наличии
- Порядок фильтра4
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц70.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу

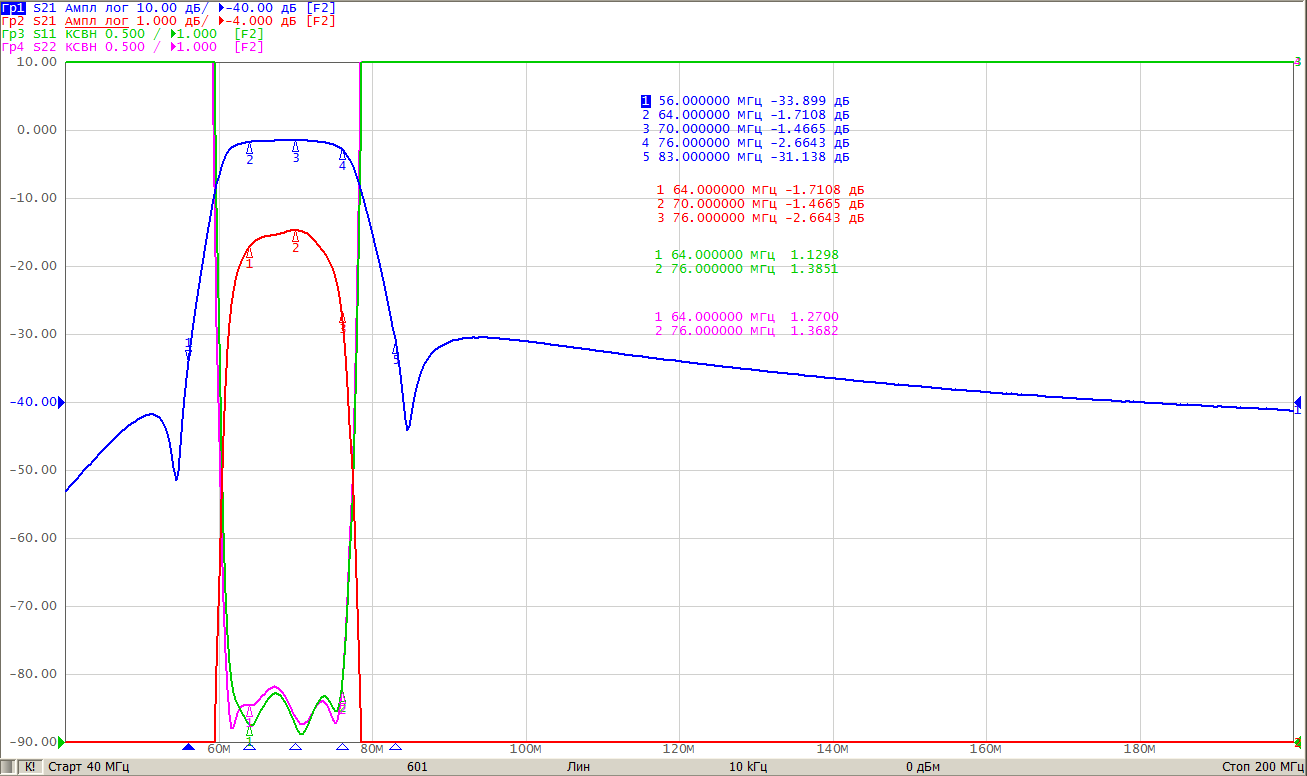

| Номинальная частота | 70 МГц | ||
| Полоса пропускания | 12 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 1,5 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 3,5 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 56 МГц 83 — 120 МГц |
30 дБ 30 дБ | ||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра4
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц70.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.097ТУ
- Полоса пропускания по уровню 1.5 дБ12 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
