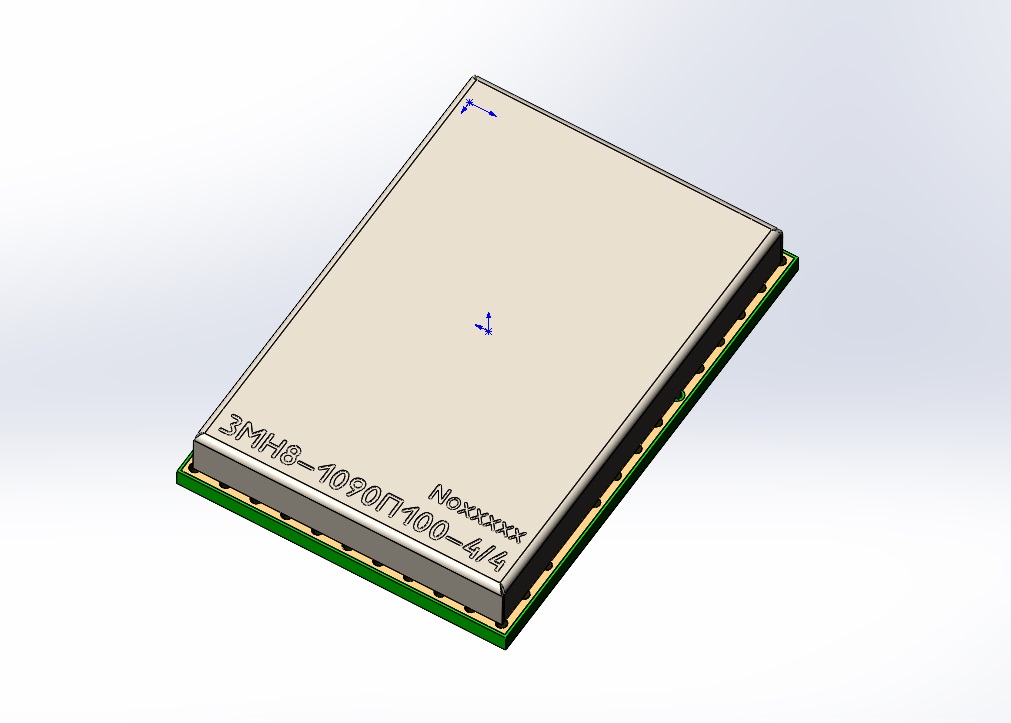

3МН8-1090П100-4/4
В наличии
- Порядок фильтра3
- Конструкция фильтраНа микрополосковых линиях
- ГерметичностьНегерметичные
- Номинальная частота, МГц1090.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 1090 МГц | ||
| Полоса пропускания, не менее | 100 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 1,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 1600 — 2500 МГц |
30 дБ |
||
| КСВН входа/выхода в полосе пропускания, не более | 1,5 | ||
| Максимальная входная непрерывная мощность СВЧ сигнала, не более | 20 Вт | ||
| Максимальная пиковая мощность СВЧ сигнала при скважности 2, не более | 25 Вт |
Общие
- Порядок фильтра3
- Конструкция фильтраНа микрополосковых линиях
- ГерметичностьНегерметичные
- Номинальная частота, МГц1090.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.299ТУ
- Полоса пропускания по уровню 0.5 дБ100 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

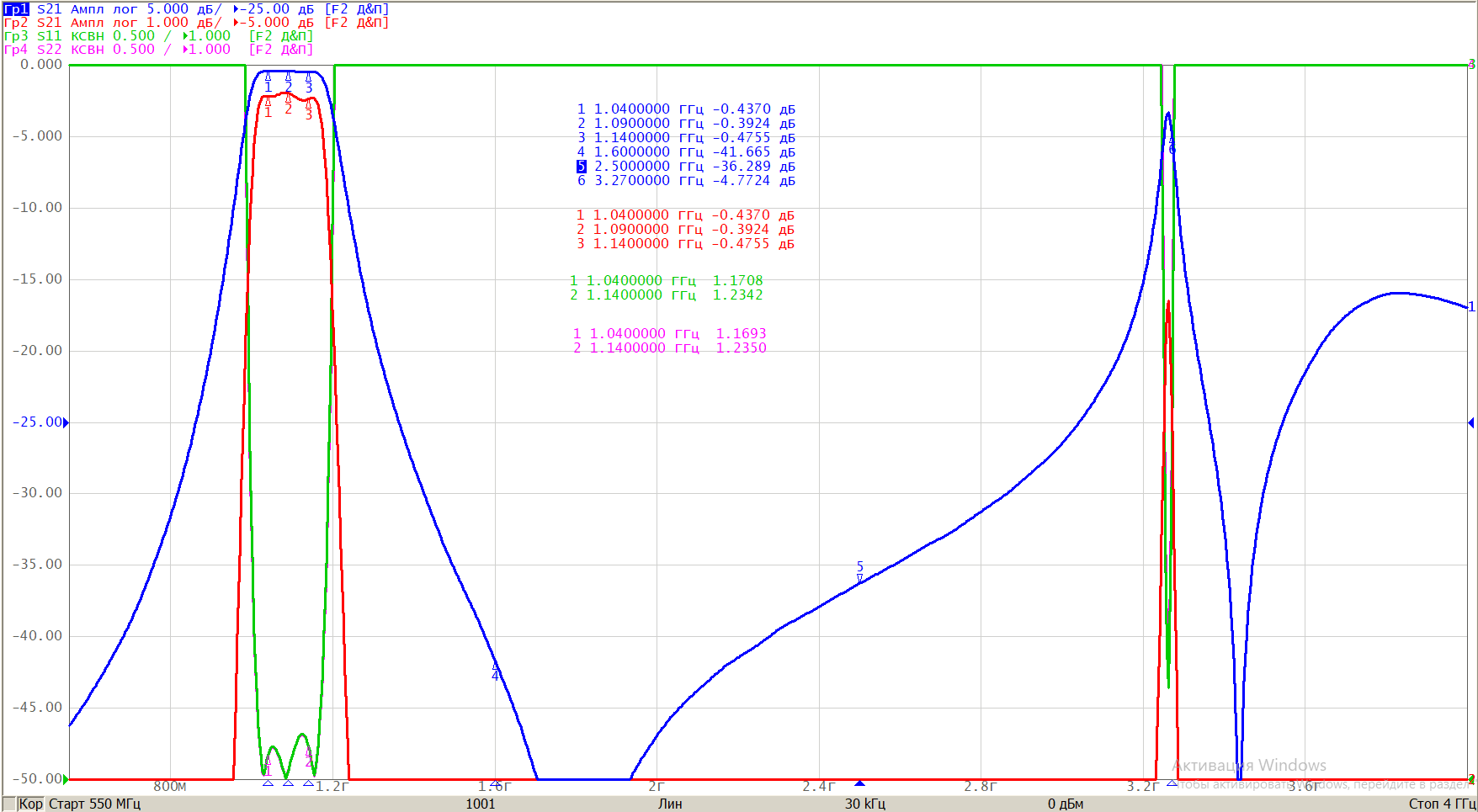

файл .s2p
Скачать
