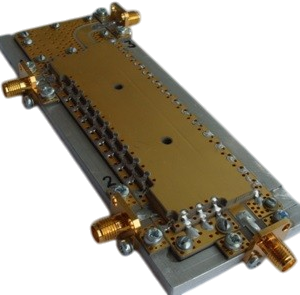

Квадратурный мост РК-КМ-400-0,55/0,80
В наличии
- Диапазон рабочих частот550…800 МГц
- Максимальная допустимая непрерывная мощность400 Вт
- Вносимые потери вход 1, вход 2 – выходне более 0,25 дБ
- Развязка вход 1/вход 2не менее 30 дБ
- Обратные потери вход 1, вход 2, выходне более минус 30 дБ
- Разбаланс фаз выходов± 2 градуса
Цена по запросу
Квадратурный мост предназначен для сложения и деления сигналов большой мощности. В устройстве используется тандемное включение четвертьволновых линий с электромагнитной связью. Выпускаются в виде модулей и для поверхностного монтажа. Серия квадратурных мостов для поверхностного монтажа – это эффективная замена для моделей зарубежных компаний.
Общие
- Диапазон рабочих частот550…800 МГц
- Максимальная допустимая непрерывная мощность400 Вт
- Вносимые потери вход 1, вход 2 – выходне более 0,25 дБ
- Развязка вход 1/вход 2не менее 30 дБ
- Обратные потери вход 1, вход 2, выходне более минус 30 дБ
- Разбаланс фаз выходов± 2 градуса
- Диапазон рабочих температур-55…+55 °С
- Габаритный размер120 х 35 х 6 мм
