7СГ7-1850Т680-7/7
В наличии
- Порядок фильтра7
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц1850.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 1850,0 МГц | ||
| Полоса пропускания по уровню 3 дБ, не менее | 680,0 МГц | ||
| Вносимое ослабление на номинальной частоте, не более | 1,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 1170 МГц 2700 — 4000 МГц |
40 дБ 60 дБ |
||
| КСВН по входу и выходу в полосе fном ±275 МГц, не более | 1,5 |
Общие
- Порядок фильтра7
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц1850.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.022ТУ
- Полоса пропускания по уровню 3 дБ680 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

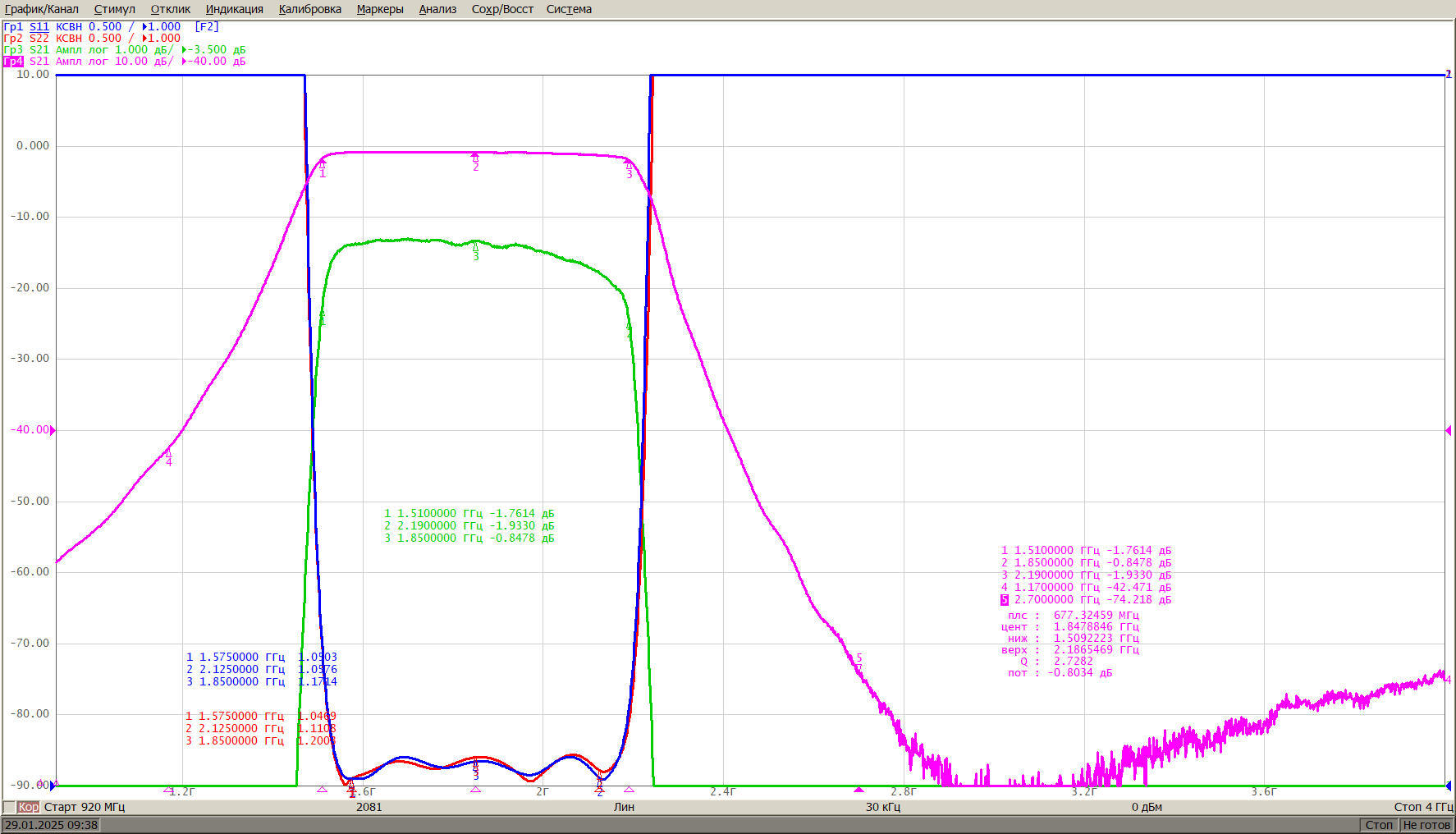

файл .s2p
Скачать
