Модуль формирования АМ сигналов РК-ФАМ-9000
Генераторы модулированных колебаний широко применяются в различных областях науки и техники, в том числе и для высокочувствительного измерения ферромагнитных резонансов методом синхронного детектирования.
Такие генераторы по сей день находят широкое применение в системах связи благодаря относительной дешевизне, простоте и надёжности.
Под требования заказчика могут быть разработаны изделия и с другими характеристиками.
- Диапазон номинальной частоты, ГГц8,955…9,045
- Относительная нестабильность частоты выходного сигнала несущей (не более), ед.±5х10(-3)
- Частота модулирующего колебания (не более), кГц100
- Амплитуда модулирующего колебания, В0…2,5
- Коэффициент модуляции (не более)0,7
- Выходная мощность на согласованной нагрузке 50 Ом, дБм (не менее)10
- Диапазон номинальной частоты, ГГц8,955…9,045
- Относительная нестабильность частоты выходного сигнала несущей (не более), ед.±5х10(-3)
- Частота модулирующего колебания (не более), кГц100
- Амплитуда модулирующего колебания, В0…2,5
- Коэффициент модуляции (не более)0,7
- Выходная мощность на согласованной нагрузке 50 Ом, дБм (не менее)10
- Напряжение питания, В12±5%
- Ток потребления, А (не более)1,6
- Диапазон рабочих температур+10 … +50
- Размеры, мм (не более)145 x 124 x 44
- Входные/выходные соединители, типSMA/прямоугольный волновод

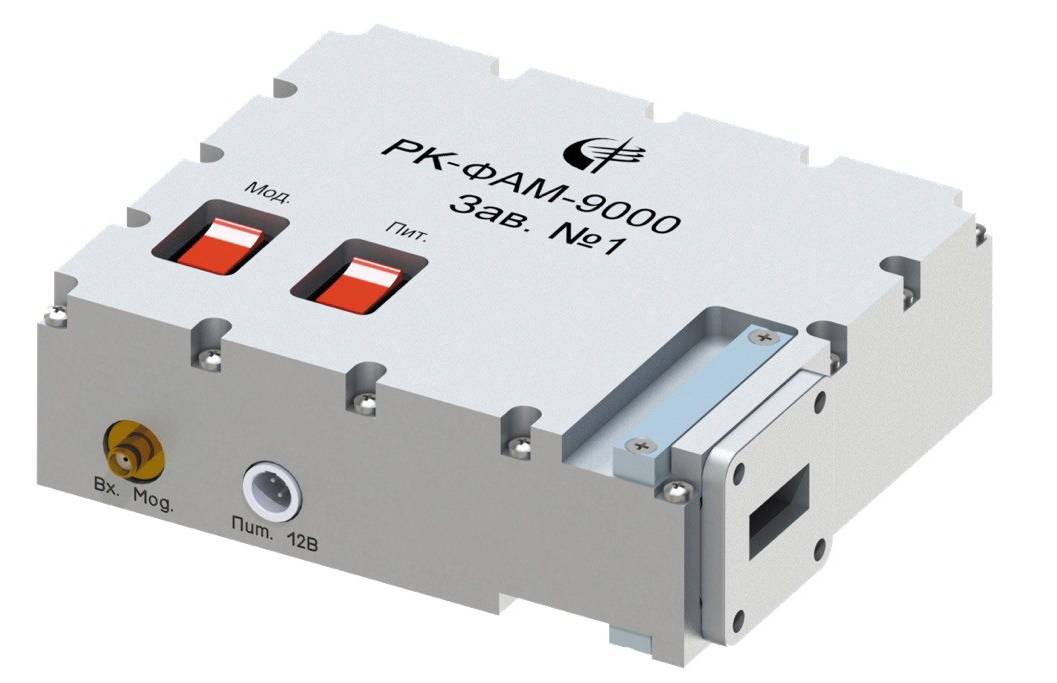

РК-ФАМ-9000 — модуль формирования амплитудно-модулированного СВЧ-сигнала на номинальной частоте 9000 МГц. Устройство объединяет источник несущего колебания и тракт управления амплитудой, поэтому предназначено не только для генерации непрерывной несущей, но и для получения АМ-сигнала от внешнего модулирующего напряжения. Такие устройства востребованы в радиолокационных и научно-исследовательских стендах, при проверке чувствительности линейности приёмных трактов, моделировании сигналов и построении специализированной аппаратуры X-диапазона.
Форма модулирующего колебания – синусоидальная. Максимальная частота — 100 кГц, с амплитудой до 2,5 В. Коэффициент амплитудной модуляции до 0,7 (соответствует глубине модуляции до 70 %).
Если требуется другая частота несущей, иной закон модуляции, импульсное управление или большая частота по огибающей, вы можете оставить запрос и отдельно указать все необходимое в техническом задании.
Минимальная выходная мощность на согласованной нагрузке 50 Ом равна 10 дБм. Выходной сигнал – прямоугольный волновод 23х10мм. Входной сигнал для подачи АМ модуляции – SMA.
При заказе изделия аналогичного РК-ФАМ-9000 следует указать требуемую частоту несущей в форму и частоту модулирующего сигнала, коэффициент модуляции, входной/выходной интерфейс и условия эксплуатации. Для включения в автоматизированный стенд дополнительно следует уточнить время готовности после включения, управление выходом, допустимые переходные процессы и метод контроля параметров АМ. Эти сведения позволяют определить, достаточно ли серийного исполнения или необходима адаптация модуля под конкретную аппаратуру.
