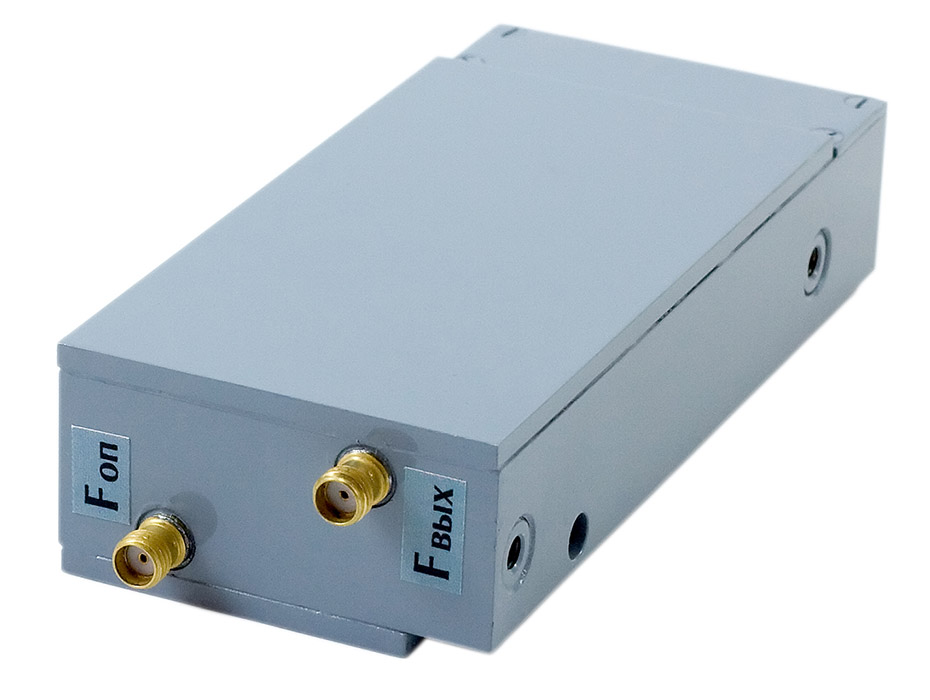

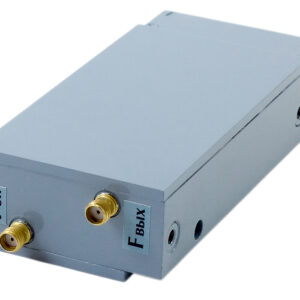

Малошумящий синтезатор фиксированных частот Серия РК-МСФЧ-f
Устройство применяется для формирования колебаний фиксированной частоты в СВЧ-диапазоне, кратной частоте высокостабильного опорного кварцевого генератора.
- Диапазон частот1- 4 ГГц
- Уровень выходного сигналане менее +13 дБм
- Фазовый шум выходного сигнала с частотой 2300 МГцпри отстройке 10 кГц –133 дБн/Гц, при отстройке 100 кГц –134 дБн/Гц, при отстройке 1 МГц –148 дБн/Гц
- Напряжение питания12 В
- Ток потребления200 мА (без учета опорного генератора)
- Габаритные размеры112 x 57 x 25 мм
- Диапазон частот1- 4 ГГц
- Уровень выходного сигналане менее +13 дБм
- Фазовый шум выходного сигнала с частотой 2300 МГцпри отстройке 10 кГц –133 дБн/Гц, при отстройке 100 кГц –134 дБн/Гц, при отстройке 1 МГц –148 дБн/Гц
- Напряжение питания12 В
- Ток потребления200 мА (без учета опорного генератора)
- Габаритные размеры112 x 57 x 25 мм
Телекоммуникации, радиосвязь и радиолокация, научно-исследовательская деятельность, разработка РЭА.
РК-МСФЧ-f — серия малошумящих синтезаторов для формирования сигнала на фиксированной частоте в пределах 1–4 ГГц. В отличие от универсального перестраиваемого источника такое изделие оптимизируется по своим характеристикам и цене под выбранный номинал. Это позволяет использовать архитектуру, фильтрацию и режимы генераторных каскадов, ориентированные на конкретный частотный план. Серия подходит для гетеродинов, когерентных источников, возбудителей и модулей опорной частоты в аппаратуре радиосвязи, радиолокации и измерительных системах.
Уровень выходного сигнала составляет +13 дБм. Такой запас мощности удобен при подаче сигнала на смеситель, делитель частоты или распределительную цепь, однако окончательный энергетический баланс рассчитывается с учётом потерь в кабелях, фильтрах, аттенюаторах и соединителях.
На странице приведён пример фазового шума для выходной частоты 2300 МГц: −133 дБн/Гц при отстройке 10 кГц, −134 дБн/Гц при 100 кГц и −148 дБн/Гц при 1 МГц. Эти значения характеризуют конкретную реализацию. Для заказа изделия на другой частоте следует запросить гарантированные значения именно для требуемого исполнения.
Синтезатор питается напряжением 12 В. Ток потребления в установившемся режиме и в нормальных климатических условиях составляет 200 мА, это значение указано без учёта тока требуемого для прогрева опорного генератора при запуске РК-МСФЧ-f или при работе в условиях пониженной температуры. Полный ток модуля зависит от выбранного источника опорной частоты и его теплового режима. Габаритные размеры — 112 × 57 × 25 мм. При встраивании необходимо обеспечить малошумящее питание, заземление, отвод тепла, экранирование от цифровых узлов и механически устойчивое подключение ВЧ-тракта.
Конкретное исполнение РК-МСФЧ-f может использовать внутренний или внешний опорный источник в зависимости от задачи, однако частота, уровень и форма опорного сигнала должны быть согласованы до заказа. От качества опорного сигнала зависят долговременная стабильность, ближний фазовый шум и воспроизводимость частоты.
В запросе на РК-МСФЧ-f следует указать точную выходную частоту, требуемый уровень сигнала, фазовый шум на нескольких отстройках, ограничения по побочным составляющим, параметры опорной частоты, время готовности и условия эксплуатации. Также согласуются интерфейсы входных и выходных соединителей, питание, температурный диапазон. Подробное описание вашей задачи позволяет отличить серийное исполнение от заказной модификации и получить проверяемые характеристики для удовлетворения всех требований .
