Генераторы на LC
- Проверка и тестирование 100% поставляемой продукции;

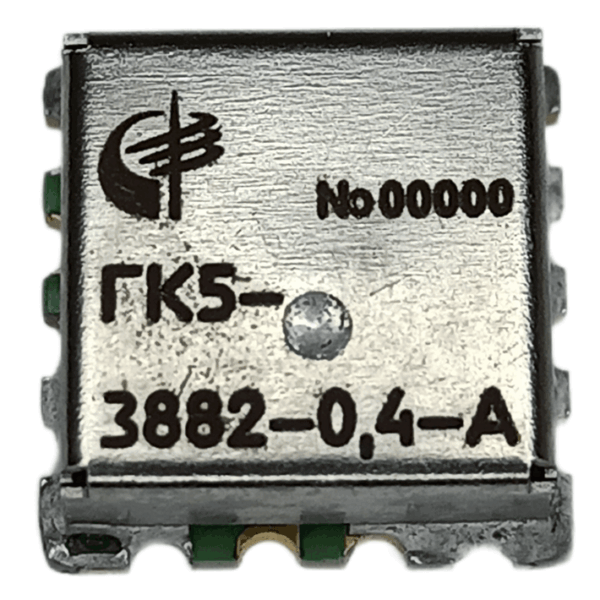

- Корпуса для поверхностного монтажа размером 12,7 х 12,7 мм ( 0,5 x 0,5 дюйма);
- Резонаторы на сосредоточенных элементах;
- Частоты применения от 190 до 6400 МГц.
- Разработка по индивидуальным заказам.
| Наименование | Диапазон перестройки частоты, МГц |
Фазовый шум, дБн/Гц при отстройке от несущей |
Диапазон напряжения перестройки, В |
Уровень выходной мощности, дБм |
Уровень гармонических составляющих (не более), дБн |
||
|---|---|---|---|---|---|---|---|
| 10 кГц | 100 кГц | 1 МГц | |||||
| ГК5-1229-10,4-А | 1165…1293 | -90 | -112 | -132 | 0,5…4,5 | 0…5 | -7 |
| ГК5-1235-75,3-А | 770…1700 | -94 | -118 | -137 | 0…18 | 3…10 | -10 |
| ГК5-1585-4,9-А | 1546–1624 | -100 | -122 | -142 | 0,5…4,5 | 0…5 | -7 |
| ГК5-1590-66,7-А | 1060…2120 | -92 | -115 | -135 | 0…18 | 1…7 | -10 |
| ГК5-2453-4,4-А | 2398…2507 | -92 | -114 | -134 | 0…10 | 2…8 | -10 |
| ГК5-4150-16,9-А | 3800…4500 | -81 | -102 | -125 | 0…12 | 5…10 | -15 |
| ГК5-4250-7,1-А | 4100…4400 | -85 | -109 | -129 | 0…12 | 5…10 | -15 |
| ГК5-4900-24,5-А | 4300…5500 | -80 | -100 | -120 | 0…20 | 3…10 | -20 |
| ГК5-5850-24,5-А | 5300…6400 | -75 | -100 | -115 | 0…20 | 5…10 | -20 |
| ГК5-525-47,6-А | 300…900 | -95 | -125 | -135 | 0…20 | 0…8 | -20 |
| ГК5-191,8-1,8-А | 190…193 | -110 | -130 | -155 | 0,5…4,5 | 5…11 | -20 |
| ГК5-1150-86,9-А | 700…1650 | -90 | -110 | -135 | 0…15 | 3…10 | -10 |
| ГК5-585-80,3-А | 350…850 | -95 | -115 | -135 | 0…15 | 0…8 | -10 |
| ГК5-123-35,8-А | 100…140 | -113 | -134 | -154 | 0…8 | 2…5 | -20 |
Генераторы серии ГК5 на LC-контурах представляют собой источники ВЧ и СВЧ сигнала с электронной перестройкой частоты управляющим напряжением. Частотозадающая цепь на сосредоточенных индуктивных и ёмкостных элементах позволяет получить как узкополосные, так и широкополосные исполнения. В опубликованной линейке представлены модели с разными диапазонами. Отдельные варианты перекрывают широкую полосу — октаву и более. Это даёт возможность подобрать генератор для конкретного частотного плана без неоправданного расширения номенклатуры используемых компонентов.
Частота на выходе изменяется при подаче напряжения на управляющий вход. Для разных моделей может быть указан различный диапазон управления. Такое различие важно учитывать при сопряжении генератора с цифро-аналоговым преобразователем, контурным фильтром ФАПЧ или внешним источником управляющего сигнала. Напряжение должно формироваться с низким уровнем шумов и пульсаций: помехи в цепи перестройки преобразуются в фазовые и частотные отклонения несущей. При проектировании также проверяют запас по диапазону управления с учётом технологического разброса и изменения параметров в рабочих условиях.
Таблица на странице содержит значения фазового шума при отстройках 10 кГц, 100 кГц и 1 МГц. Для узкополосных и широкополосных высокочастотных исполнений фазовый шум закономерно отличается, поэтому сравнивать модели только по ширине перестройки некорректно.
Уровень выходной мощности и уровень гармонических составляющих зависит от модели. Если требования тракта жёстче, чем имеется в нашей номенклатуре изделий, после генератора может использоваться буферный усилитель, аттенюатор, фильтр или их сочетание. Состав выходной цепи выбирают с учётом нагрузки 50 Ом, развязки от последующих каскадов и допустимого ухудшения фазового шума.
Генераторы на LC применимы в качестве перестраиваемых гетеродинов, задающих генераторов, источников для ФАПЧ, стендовых источников и узлов быстрой смены частоты.
Для заказа специального исполнения заказчику следует указать рабочий диапазон, требуемую мощность, допустимый уровень гармоник и фазовый шум на конкретных отстройках. Дополнительно можно указать особые требования к питанию, напряжению управления, рабочей температуре, конструкции и способу подключения. Значения из таблицы относятся к конкретным моделям и не должны автоматически переноситься на заказное исполнение без подтверждения нашими разработчиками.
