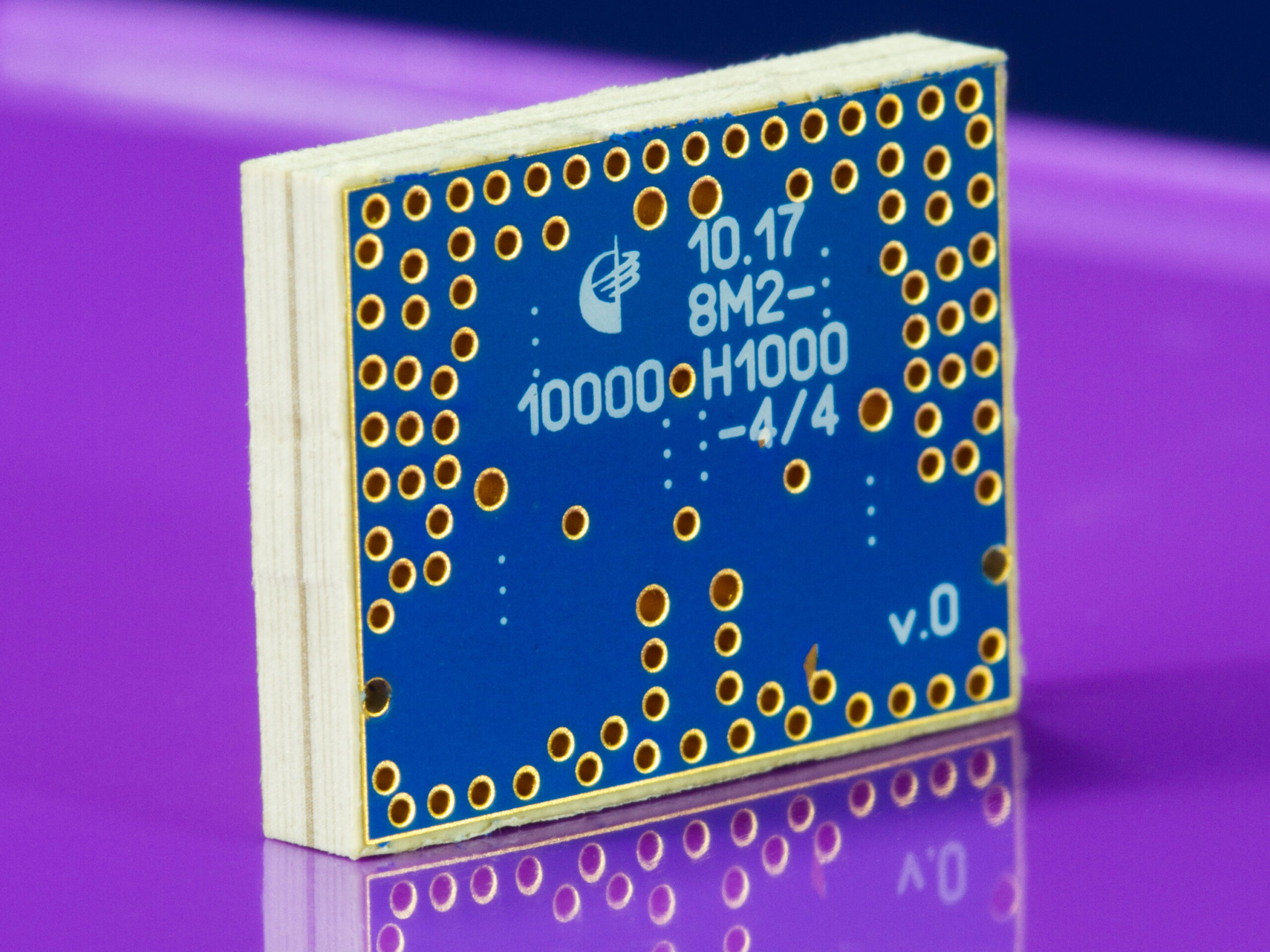

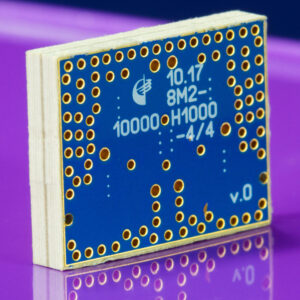

8М2-10000Н1000-4/4

8М2-10000Н1000-4/4

8М2-10000Н1000-4/4

В наличии

Порядок фильтра8
Конструкция фильтраНа микрополосковых линиях
ГерметичностьНегерметичные
Номинальная частота, МГц10000.0
Технология монтажаПоверхностный монтаж
Тип фильтраПолосовой фильтр

Цена по запросу

Запросить цену

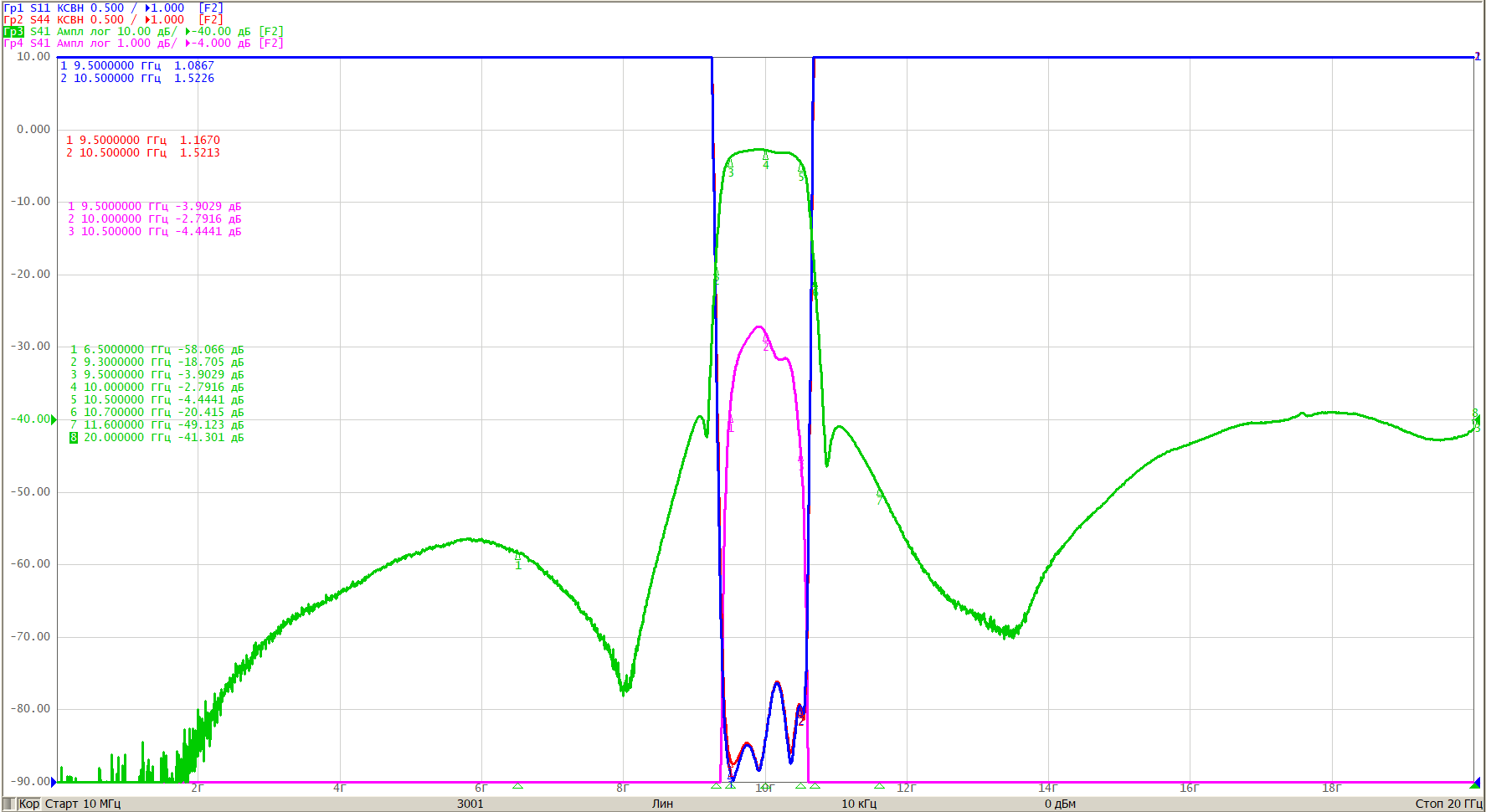

Электрические характеристики фильтра

Номинальное значение рабочей частоты	10000 МГц
Полоса пропускания, не менее	1000 МГц
Неравномерность АЧХ в полосе пропускания, не более	2,0 дБ
Вносимое ослабление в полосе пропускания, не более	4,5 дБ
Вносимое ослабление на частотах, не менее 10 — 6500 МГц 9350 МГц 10700 МГц 11600 — 20000 МГц	40 дБ 15 дБ 10 дБ 25 дБ
КСВН входа и выхода в полосе пропускания, не более	1,7

файл .s2p
