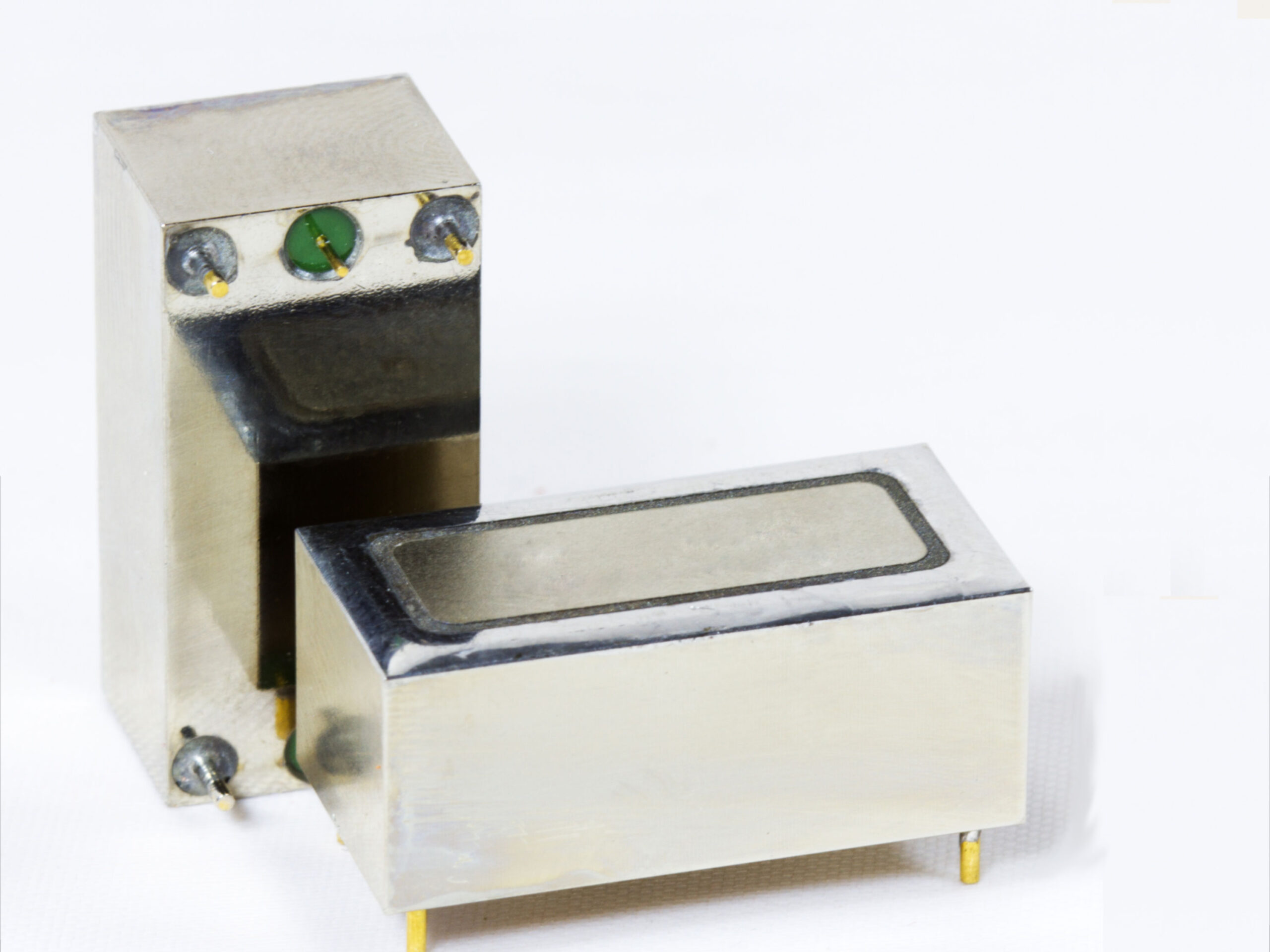

5СГБ-296Н50-Т/Т
В наличии
- Порядок фильтра5
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц296.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальное значение рабочей частоты | 296 МГц | ||
| Полоса пропускания по уровню 1,0 дБ, не менее | ±25 МГц от номинальной частоты | ||
| Вносимое ослабление в полосе ±25 МГц от номинальной частоты, не более | 3,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,3 — 240 МГц 355 — 1184 МГц |
45 дБ 45 дБ |
||
| КСВН входа и выхода в полосе ±25 МГц от номинальной частоты, не более | 1,7 |
Общие
- Порядок фильтра5
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц296.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.086ТУ
- Полоса пропускания по уровню 1 дБ50 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

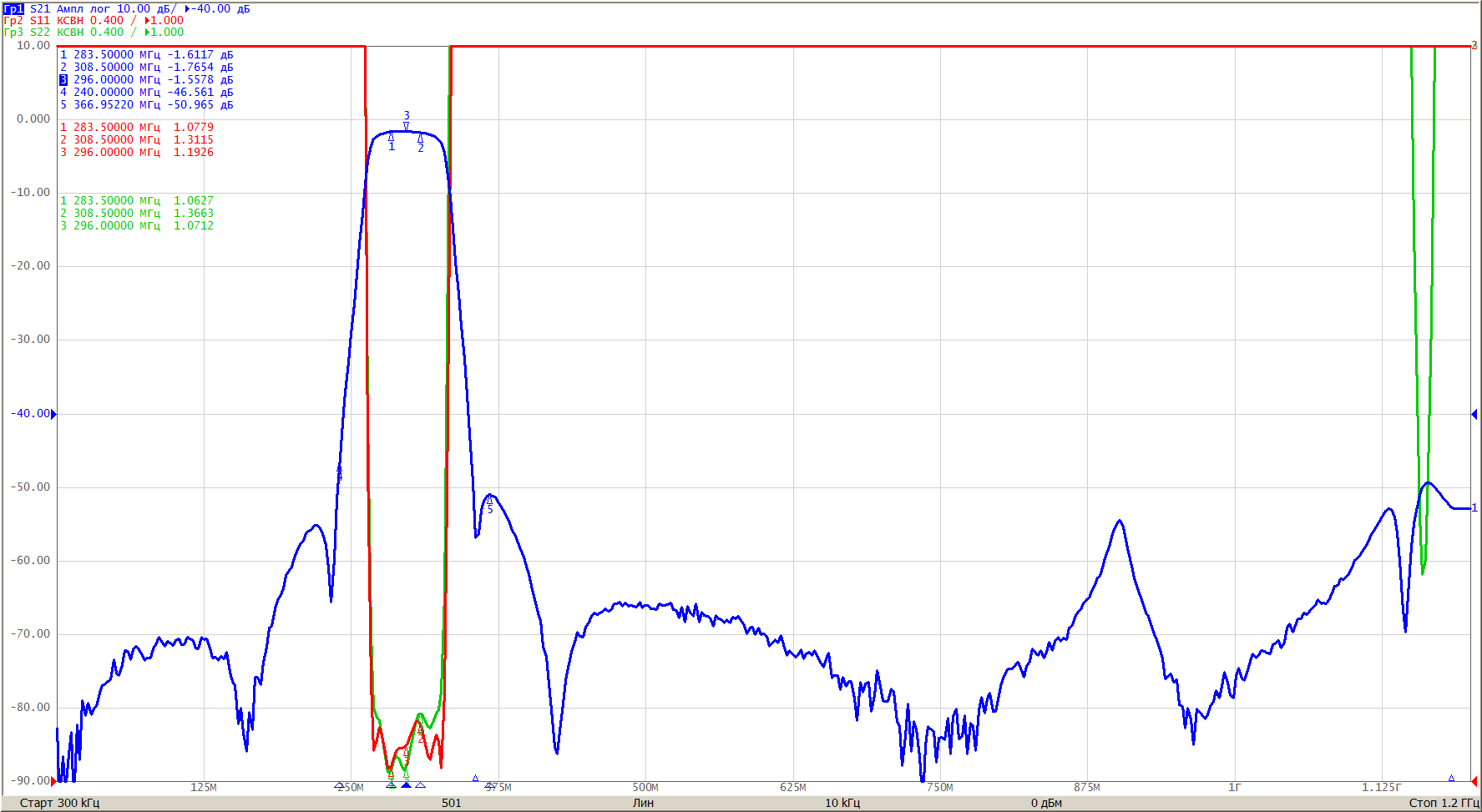

файл .s2p
Скачать
