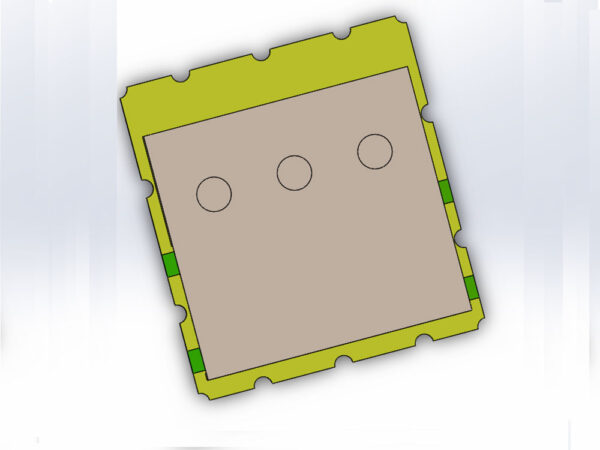

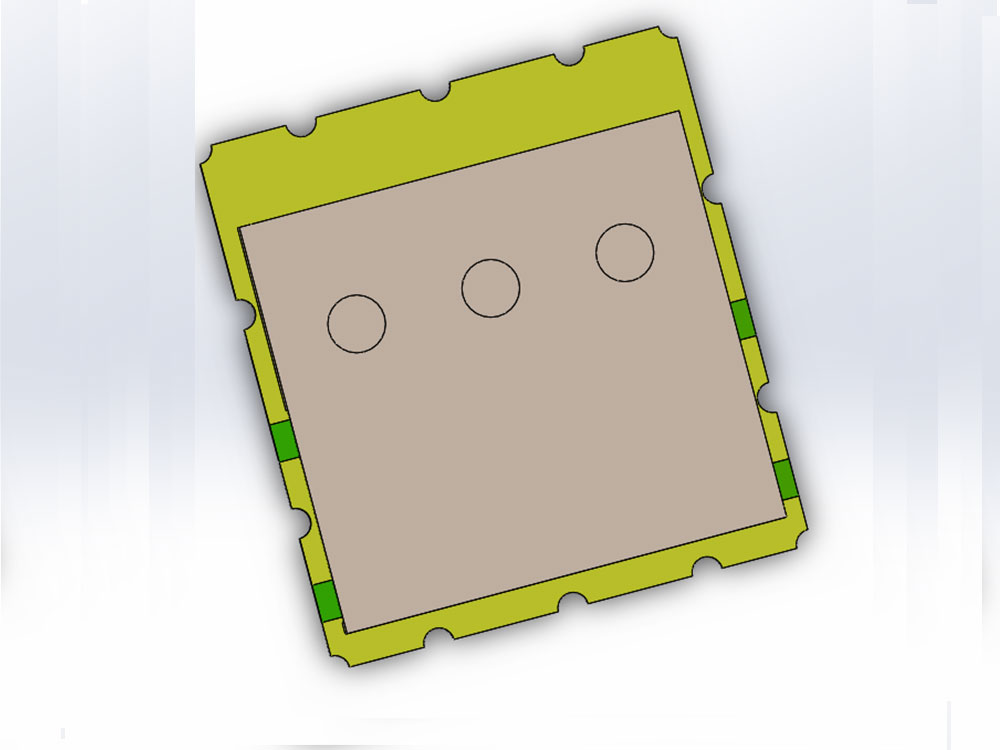

3КН5-3000Н40-4/4
В наличии
- Порядок фильтра3
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц3000.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу
| Номинальная частота | 3000 МГц | ||
| Полоса пропускания | 40 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 0,5 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 1,7 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,1 — 2800 МГц 3200 — 6000 МГц |
25 дБ 25 дБ |
||
| КСВН по входу и выходу в полосе пропускания, не более | 1,5 |
Общие
- Порядок фильтра3
- Конструкция фильтраНа одиночных керамических резонаторах
- ГерметичностьНегерметичные
- Номинальная частота, МГц3000.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468844.194ТУ
- Полоса пропускания по уровню 1 дБ40 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |

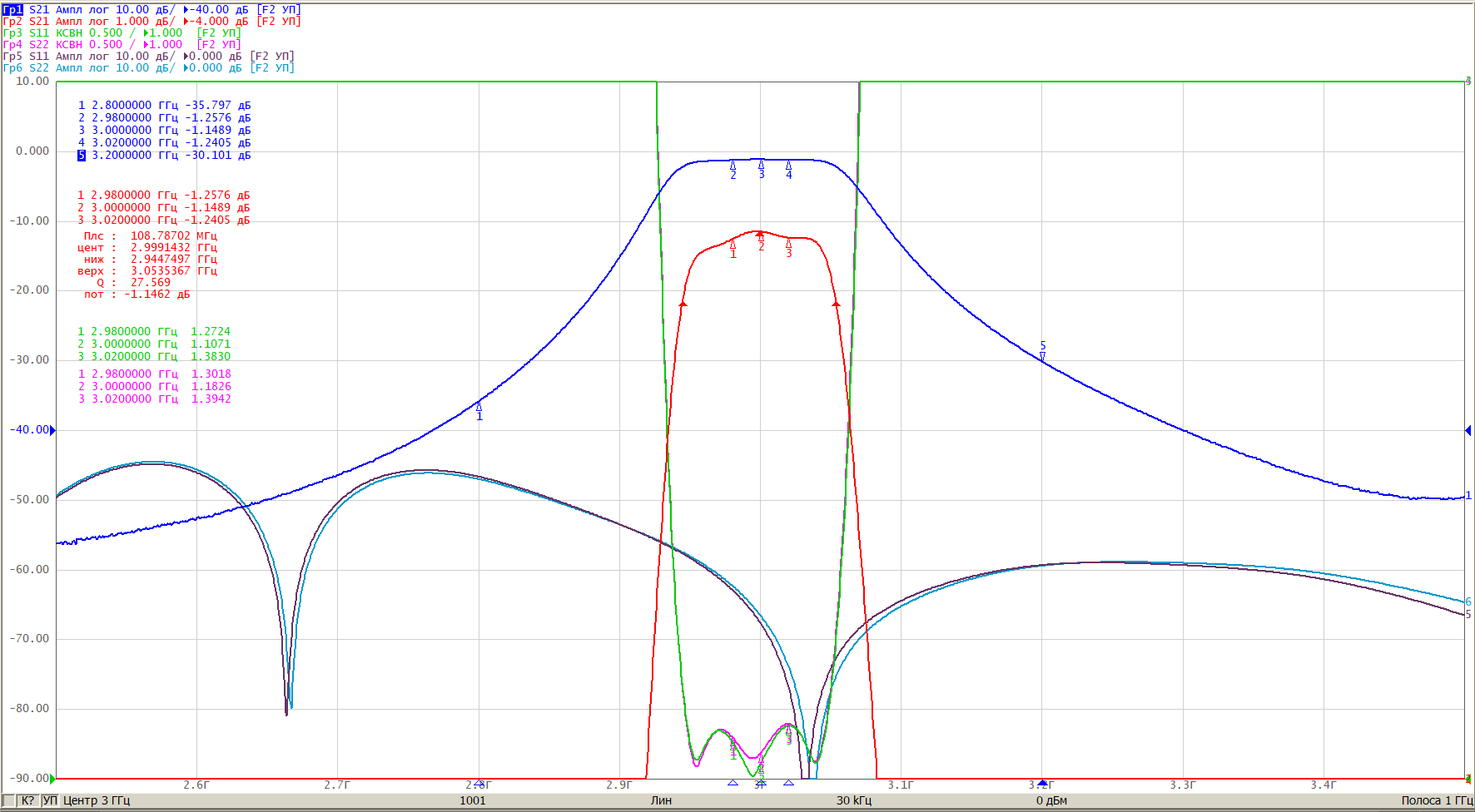

файл .s2p
Скачать
