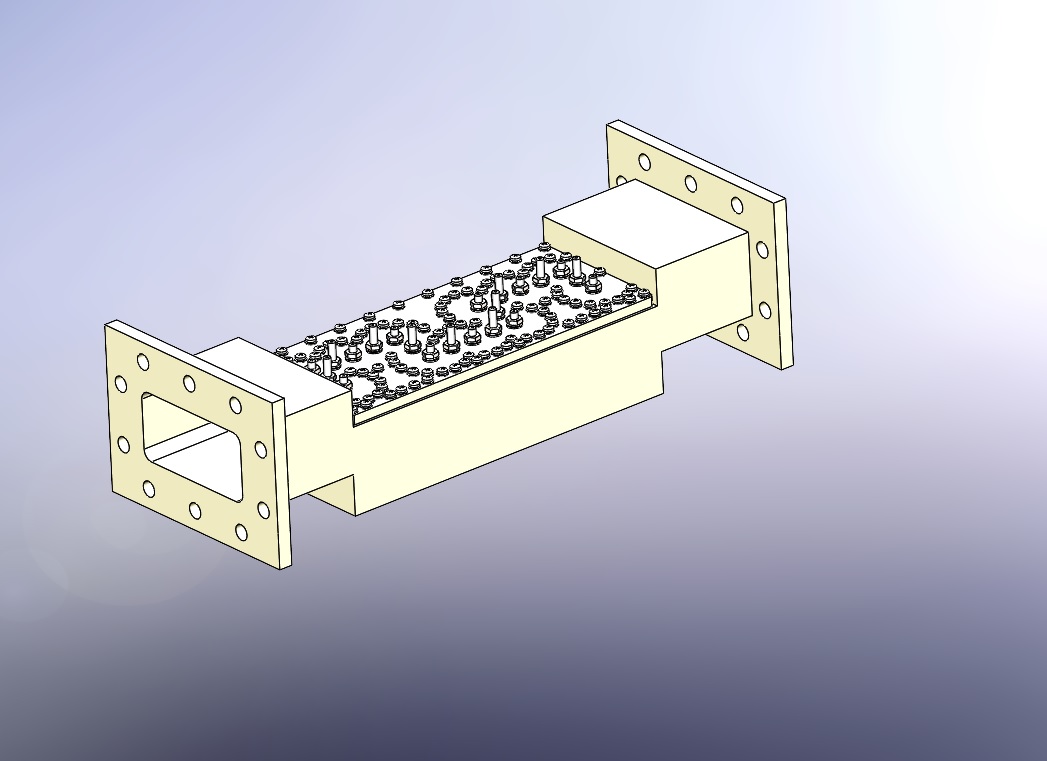

10ЖН2Я-3715П230-Х/Х

10ЖН2Я-3715П230-Х/Х

10ЖН2Я-3715П230-Х/Х

В наличии

Порядок фильтра10
Конструкция фильтраФильтры на объемных структурах
ГерметичностьНегерметичные
Номинальная частота, МГц3715.0
Технология монтажаВолноводные фланцы
Тип фильтраПолосовой фильтр

Цена по запросу

Запросить цену

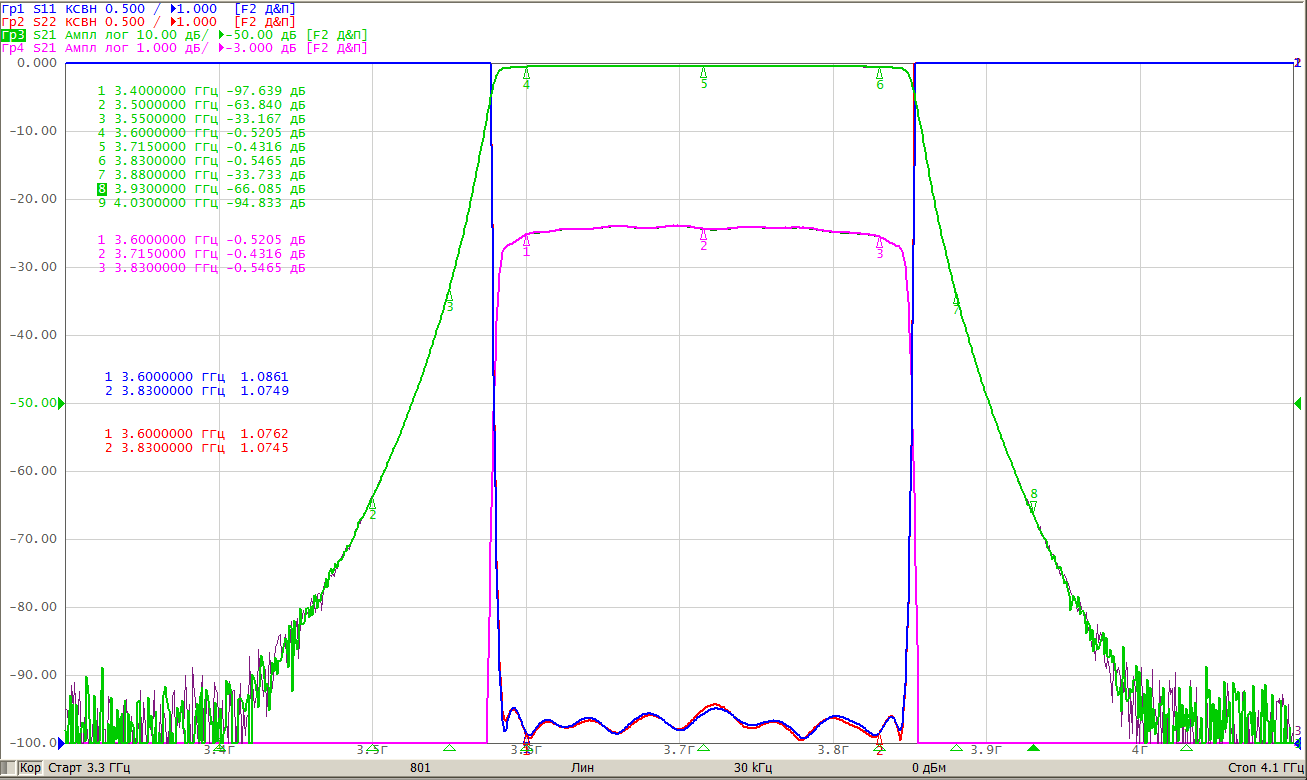

Электрические характеристики фильтра

Номинальная частота	3715 МГц
Полоса пропускания	230 МГц
Неравномерность АЧХ в полосе пропускания, не более	0,5 дБ
Вносимое ослабление в полосе пропускания, не более	0,7 дБ
Вносимое ослабление на частотах, не менее 10 — 3400 МГц 3400 — 3500 МГц 3500 — 3550 МГц 3880 — 3930 МГц 3930 — 4030 МГц 4030 — 8000 МГц	80 дБ 55 дБ 25 дБ 25 дБ 60 дБ 80 дБ
КСВН по входу и выходу в полосе пропускания, не более	1,5

файл .s2p

Скачать

файл datasheet

Открыть Скачать
