10СГА-300Н150-8/8
В наличии
- Порядок фильтра10
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц300.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
Цена по запросу

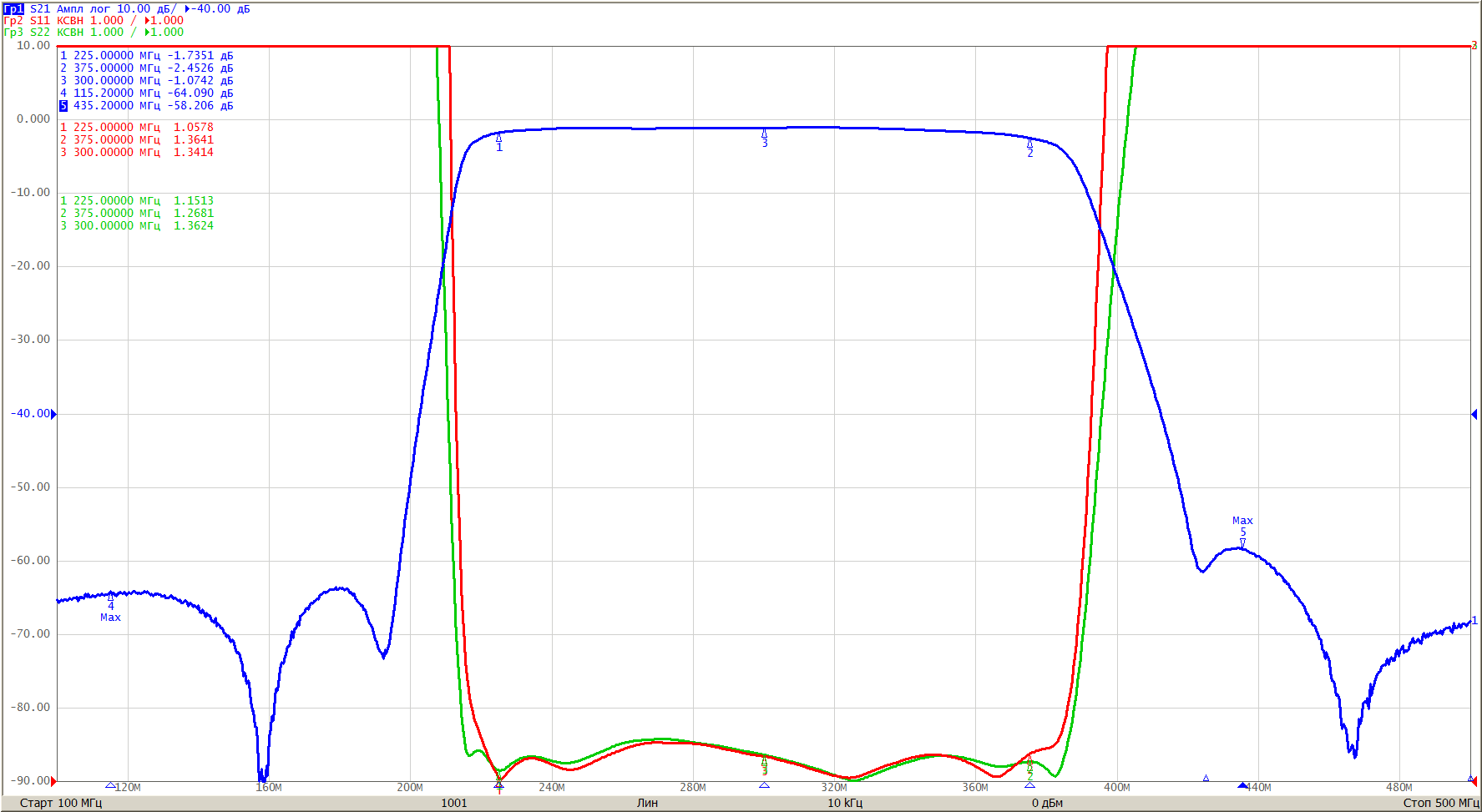

| Номинальное значение рабочей частоты | 300 МГц | ||
| Полоса пропускания, не менее | 150 МГц | ||
| Неравномерность АЧХ в полосе пропускания, не более | 2,0 дБ | ||
| Вносимое ослабление в полосе пропускания, не более | 5,0 дБ | ||
|
Вносимое ослабление на частотах, не менее 0,3 — 175 МГц 425 — 1000 МГц |
50 дБ 50 дБ |
||
| Неидентичность ФЧХ в полосе пропускания (партии фильтров), не более | 15 град | ||
| КСВН входа и выхода в полосе пропускания, не более | 2 |
Общие
- Порядок фильтра10
- Конструкция фильтраСосредоточенные элементы
- ГерметичностьГерметичные
- Номинальная частота, МГц300.0
- Технология монтажаПоверхностный монтаж
- Тип фильтраПолосовой фильтр
- Технические условияРДАБ.468824.005ТУ
- Полоса пропускания по уровню 1 дБ150 МГц
| Наименование внешнего воздействующего фактора | Наименование характеристики фактора, единица измерения | Значение характеристики воздействующего фактора |
| Синусоидальная вибрация: |
— диапазон частот, Гц — амплитуда ускорения, м/с2 |
20..80 10,0 |
| Пониженная температура среды: |
— минимальное значение при эксплуатации, °С — предельное минимальное значение, °С |
минус 40 минус 60 |
| Повышенная температура среды: |
— максимальное значение при эксплуатации, °С — предельное максимальное значение, °С |
60 85 |
файл .s2p
Скачать
